Bogenförmiger Fachwerkträger (parabolisch - bogenförmige Gurte)
Eingabe über Gesamtlänge (L) / erstes und letztes Feld (L_1 )/ mittlere Felder (L_2 )/ Untergurthöhe (H_1) und Obergurthöhe (H_2)
Beide Kurven sind parabelförmig.

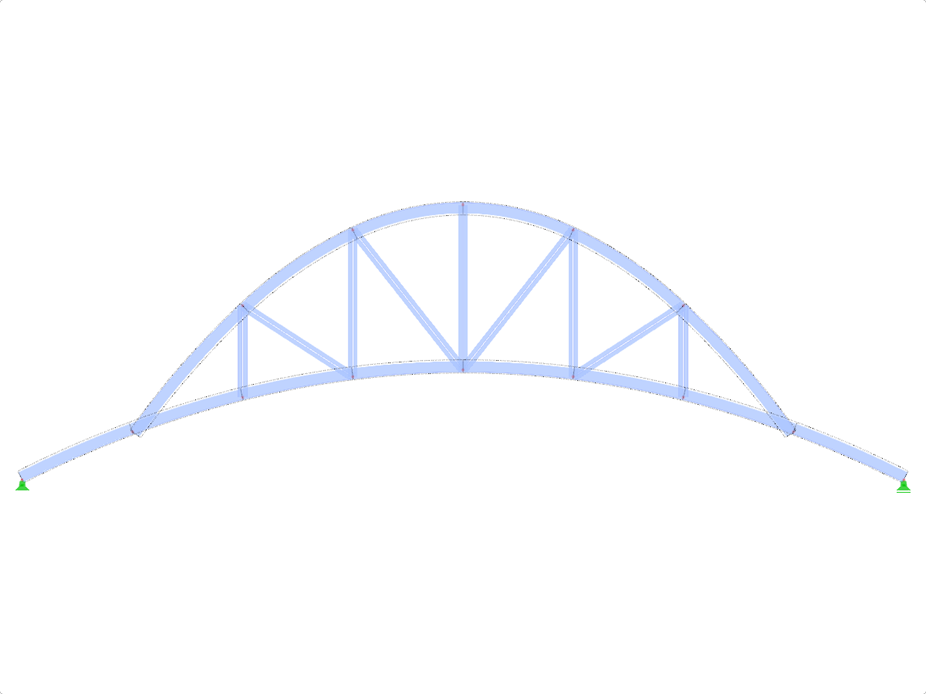

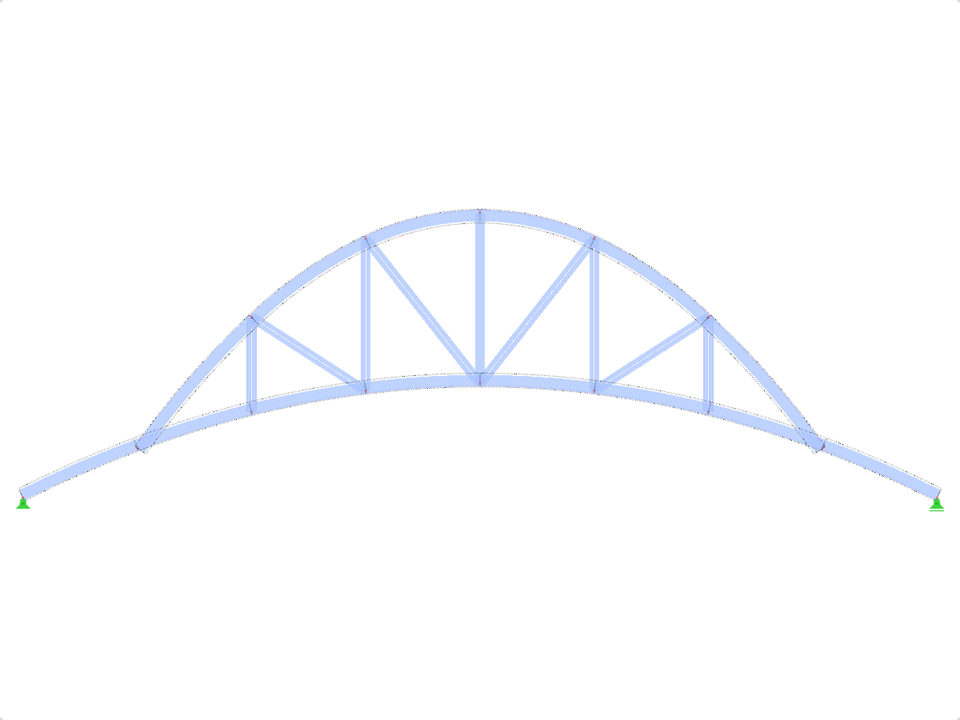

FT910p-crv | Bogenförmiger Fachwerkträger
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 14 |
| Anzahl Linien | 23 |
| Anzahl Stäbe | 23 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,599 t |
| Abmessungen | 16,000 x 5,000 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
