RFEM – Online-Handbuch Flächen
Mit diesem Modell wird demonstriert, wie B-Spline Flächen in RFEM modelliert werden können.

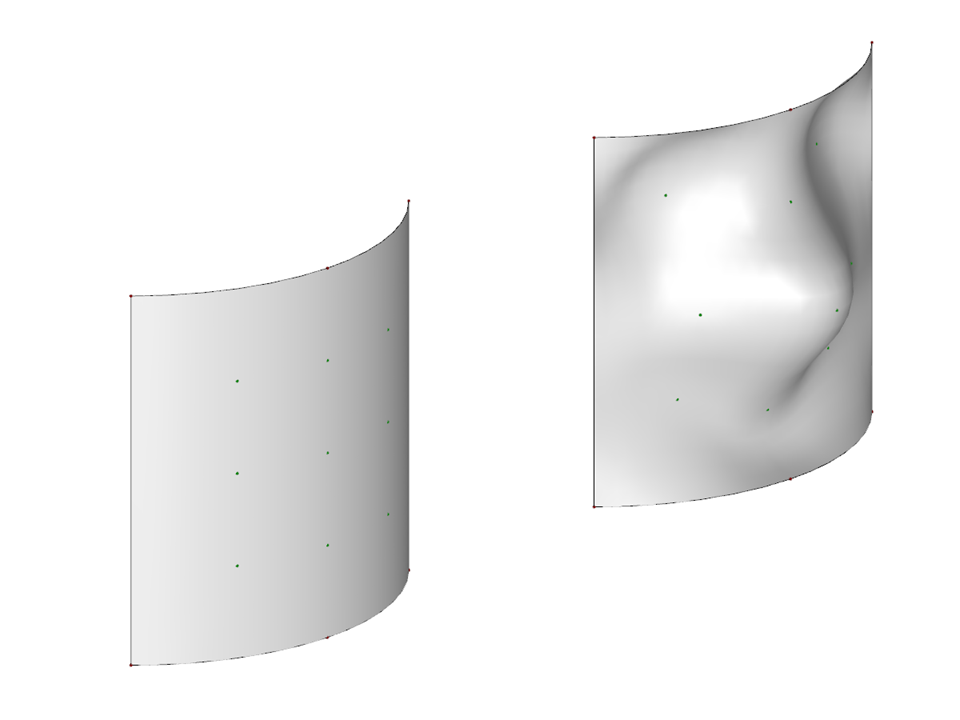

B-Spline Fläche
| Anzahl Knoten | 30 |
| Anzahl Linien | 8 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Abmessungen | 16.000 x 6.000 x 2.243 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
