Geschichtetes Basisvolumen
Eingabe über die Anzahl der Schichten (n), Länge (L), Breite (W) und Dicke jeder Schicht (H_n)

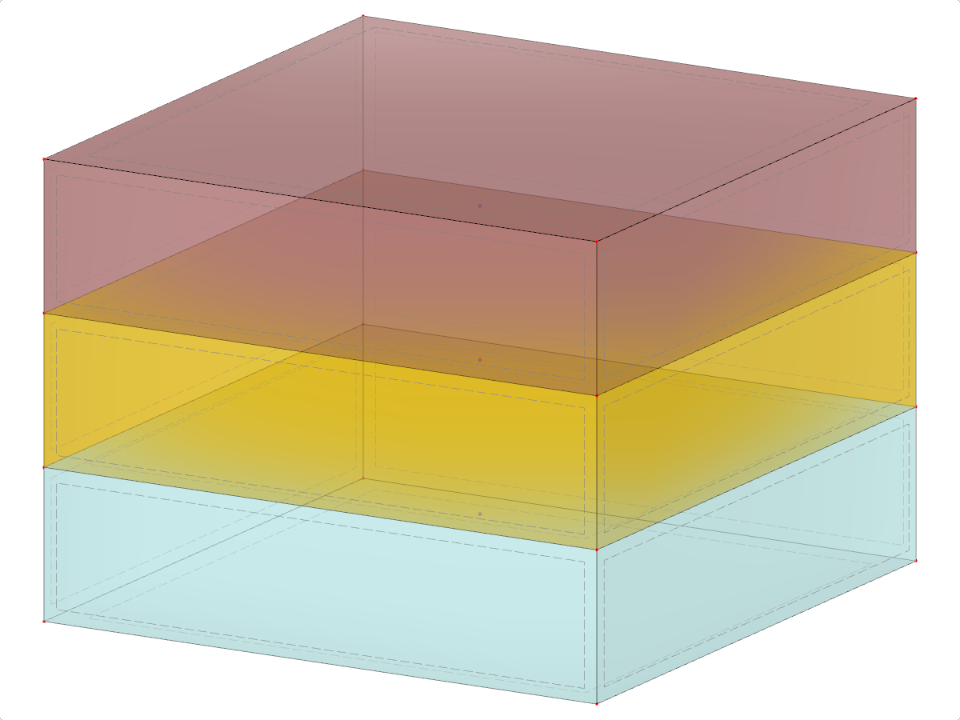

SLDL001 | Geschichtetes Basisvolumen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 16 |
| Anzahl Linien | 28 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 16 |
| Anzahl Volumenkörper | 3 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 723,200 t |
| Abmessungen | 8,000 x 6,000 x 8,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
