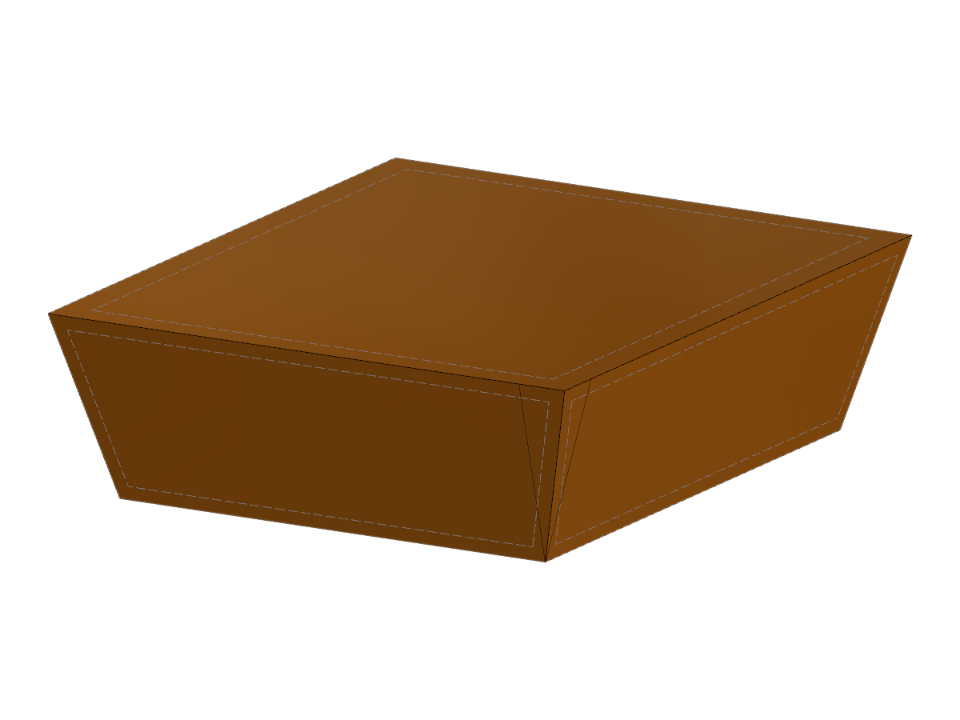

Umgekehrter Pyramidenstumpf
Eingabe über Winkel oder Versatz

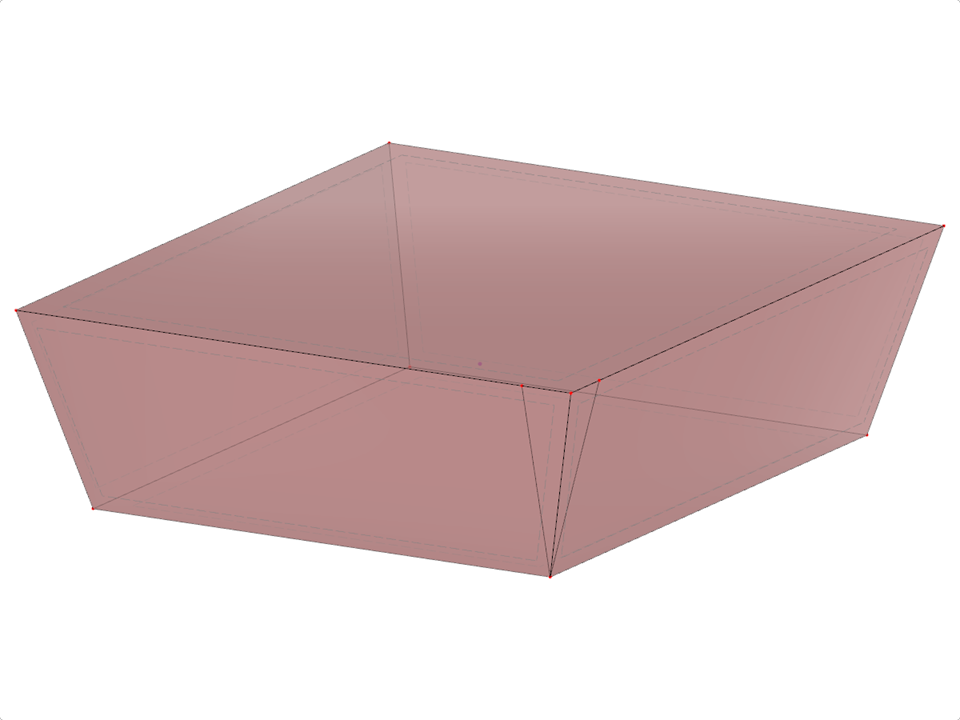

SLDL003 | Umgekehrter Pyramidenstumpf
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 10 |
| Anzahl Linien | 14 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 6 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 123,345 t |
| Abmessungen | 6,072 x 2,000 x 7,072 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
