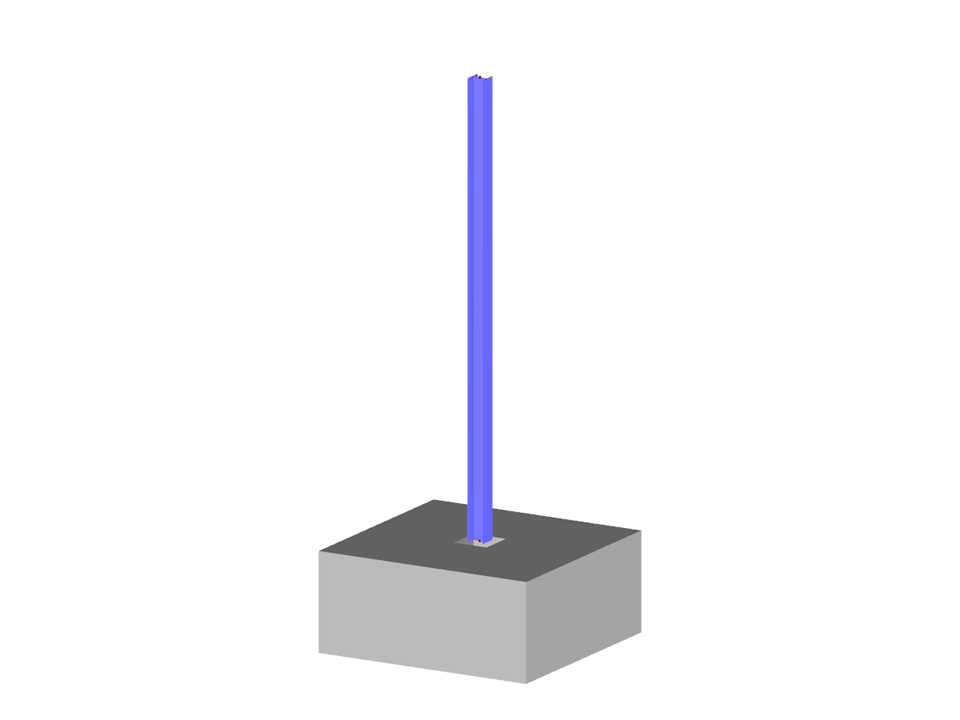

Modell zur FAQ 001853
  • Beschreibung
  • Bewertungen (0)

Wie ergibt sich die statische Höhe d bei der Biegebemessnung von Blockfundamenten (Berechnung als Ersatzbalken)?

Die statische Höhe d für den Nachweis 'Biegebruchsicherheit Ersatzbalken' ergibt sich aus der Plattendicke abzüglich der eingestellten Betondeckung auf der Unterseite des Blockfundaments, der Durchmesser der regulären Biegebewehrung der Platte auf der Unterseite in beide Richtungen und des halben Durchmessers der Bewehrung des 'Ersatzbalkens'.

Die statische Höhe d ist hierbei in beide Richtungen (Biegung um die x- und umd die y-Achse) unterschiedlich berücksichtigt. Dies ist bei der Auswertung der Berechnung in der Ergebnistabelle '2.2 Maßgebende Nachweise - Biegebruchsicherheit Ersatzbalken' zu berücksichtigen.

Modell verwendet in
Gesamt
0 von 5 Sternen
Diese Seite hat 0 Nutzerbewertungen.
5 Sterne
4 Sterne
3 Sterne
2 Sterne
1 Stern
(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

Blockfundament

Anzahl Knoten 2
Anzahl Linien 1
Anzahl Stäbe 1
Anzahl Flächen 0
Anzahl Volumenkörper 0
Anzahl Lastfälle 3
Anzahl Lastkombinationen 20
Anzahl Ergebniskombinationen 3
Gesamtgewicht 0.211 t
Abmessungen (metrisch) 0.000 x 5.000 x 0.000 m
Abmessungen (imperial) 0 x 16.4 x 0 feet

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
