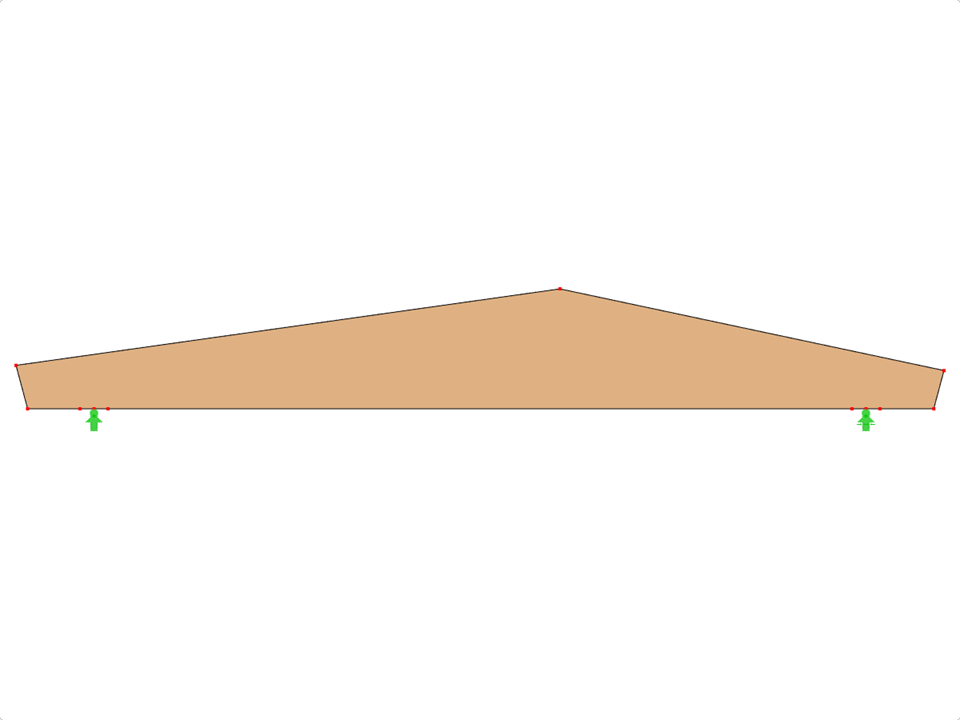

Brettschichtholzträger | Satteldachträger | Asymmetrisch | Horizontale Kragarme
GLB0306 | Brettschichtholzträger
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 11 |
| Anzahl Linien | 11 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,931 t |
| Abmessungen | 11,600 x 1,500 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
