Ich erhalte den Hinweis 'Torsion vorhanden -> kein Stabilitätsnachweis möglich'. Warum erscheint er und was kann ich tun?
Dieser Warnhinweis erscheint, da in den Ersatzstabnachweisen des Eurocode keine Torsion berücksichtigt wird.
Sie können entweder die Torsion nach eigenem Ermessen und unter eigener Verantwortung über den Grenzwert im Dialog 'Details', Register 'Stabilität' vernachlässigen.
Alternativ führen Sie den Stabilitätsnachweis für offene Querschnitte nach Theorie II. Ordnung (inkl. Berücksichtigung der Verwölbung) mit RF-/STAHL Wölbkrafttorsion oder RF-/FE-BGDK (siehe Links unten).

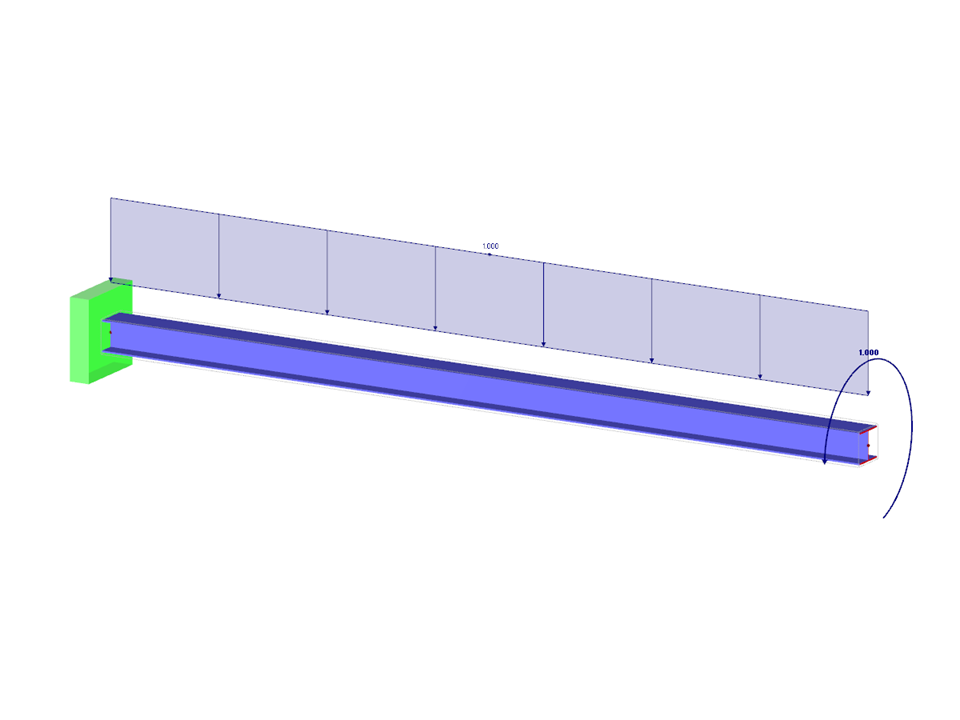

Kragarm mit Torsion
| Anzahl Knoten | 2 |
| Anzahl Linien | 1 |
| Anzahl Stäbe | 1 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.211 t |
| Abmessungen | 5.000 x 0.000 x 0.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
