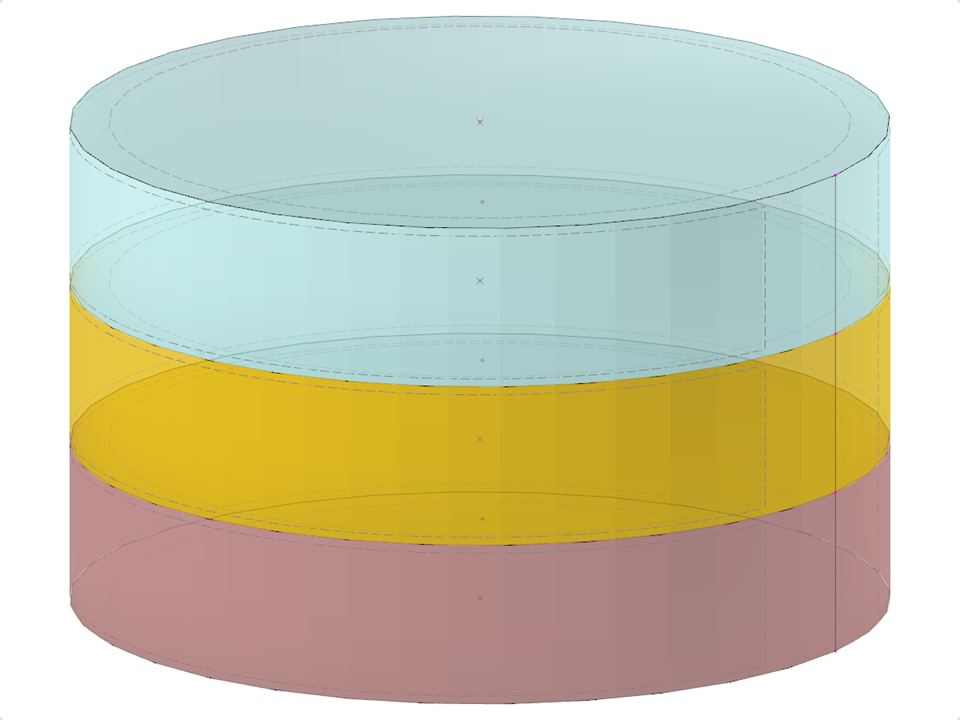

Geschichtetes Basisvolumen. Zylinder
Eingabe über die Anzahl der Schichten (n), Radius (r) und Dicke jeder Schicht (Δt)
GEO002 | Geschichtetes Basisvolumen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 8 |
| Anzahl Linien | 7 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 7 |
| Anzahl Volumenkörper | 3 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 895,488 t |
| Abmessungen | 10,000 x 6,000 x 10,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
