RFEM – Online-Handbuch Flächen
Kreisförmig - gewölbter Untergurt
Parametrischer Javascript-Block mit Eingabe über Gesamtlänge (L), erstes und letztes Feld (L1), mittlere Felder (L2) und Höhen (H1 und H2).

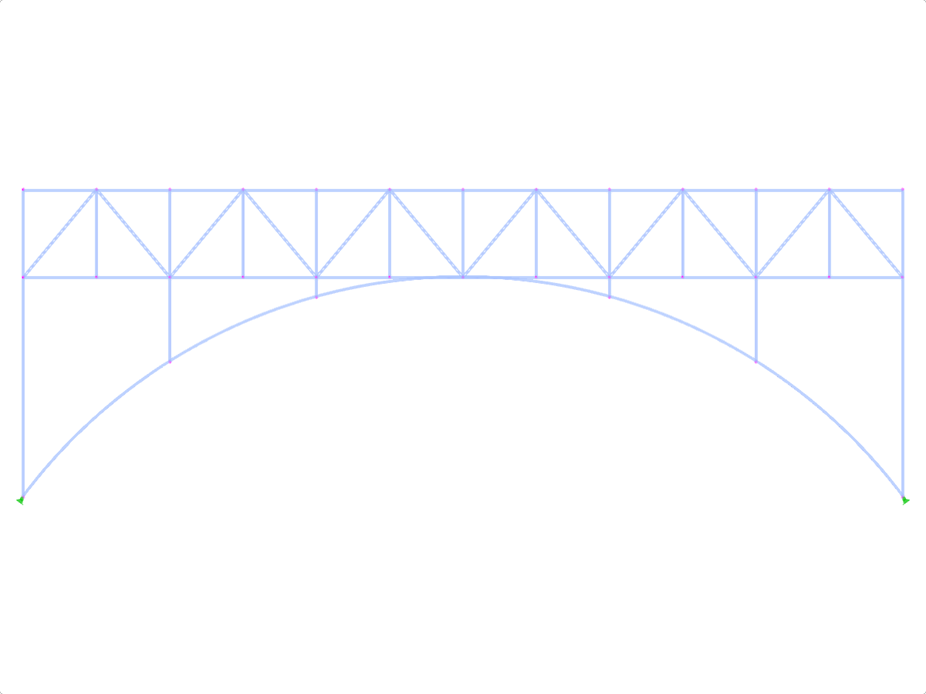

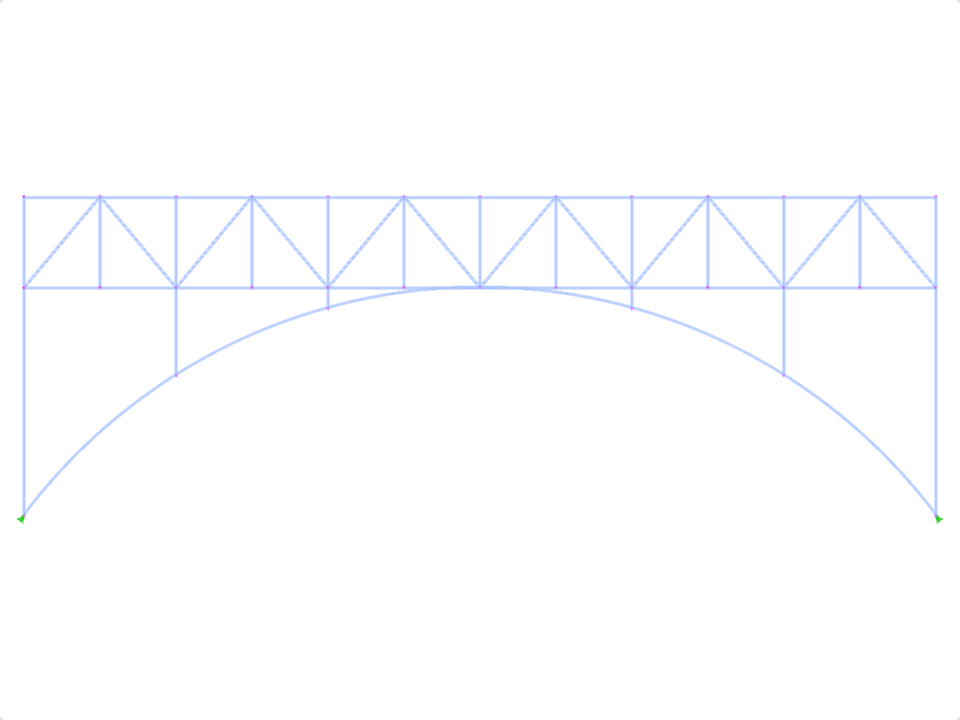

FTZ150c-crv | Kreisförmig - gewölbter Untergurt
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 32 |
| Anzahl Linien | 61 |
| Anzahl Stäbe | 61 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 11,077 t |
| Abmessungen | 60,000 x 21,000 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
