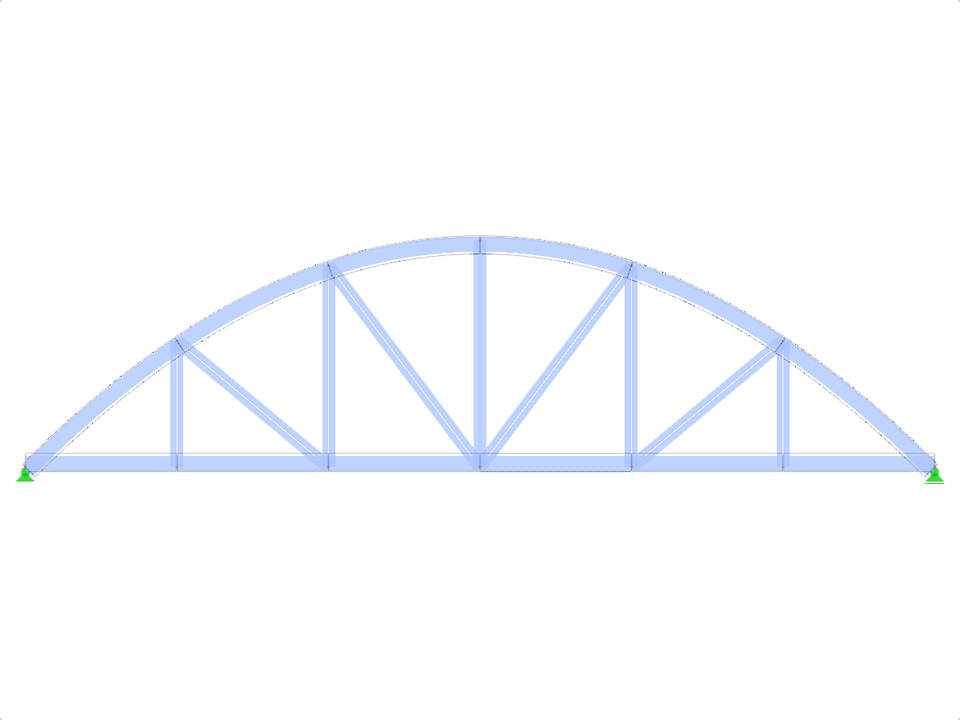

Parabelträger | Parabelförmiger Obergurt | Eingabe der Kurve über Gesamtlänge, äußere und mittlere Felder
FT700p-crv-a | Parabelträger
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 12 |
| Anzahl Linien | 21 |
| Anzahl Stäbe | 21 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,394 t |
| Abmessungen | 12,000 x 3,000 x 0,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
