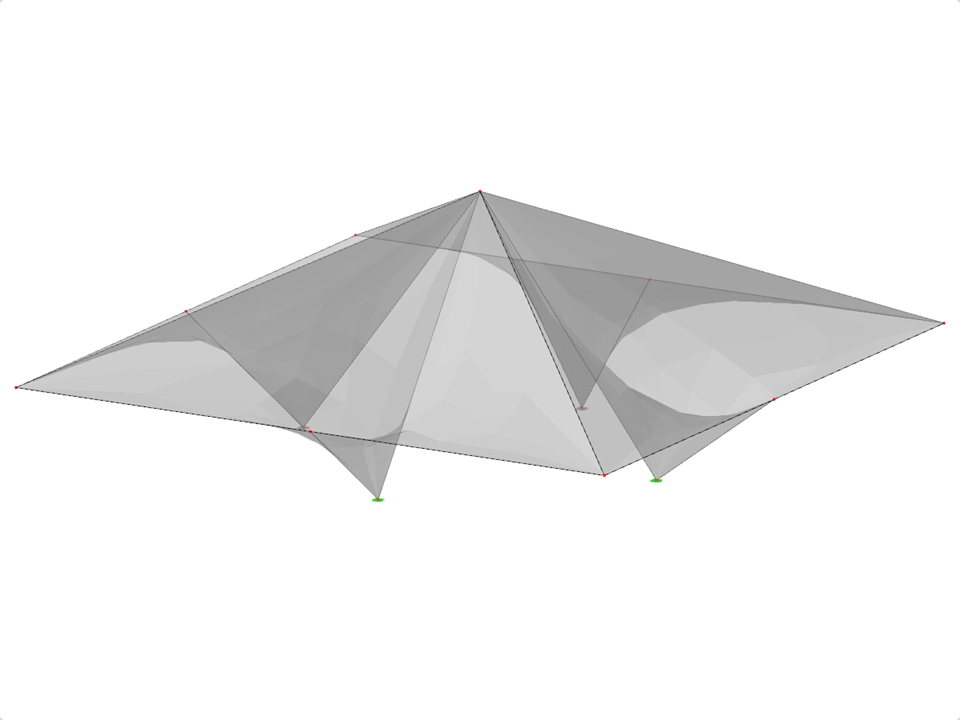

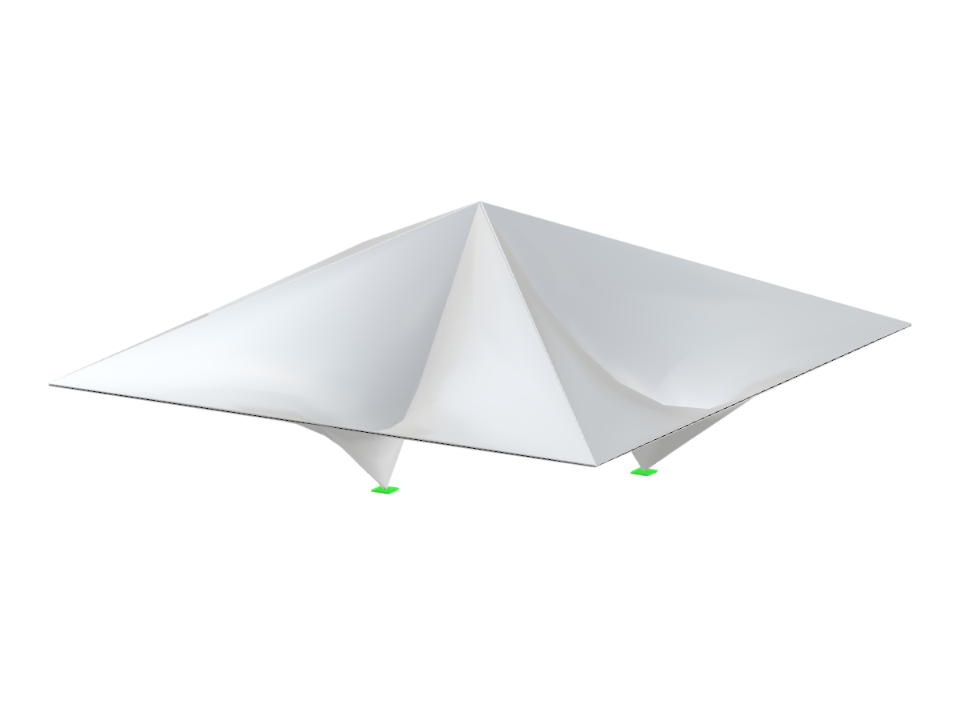

Antiklastische Schalen | Systeme zur Definition des Raums mit geradkantigen "Hyparflächen" | Acht "Hyparflächen" über rechteckigem Grundriss
SHH050 | Antiklastische Schalen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 13 |
| Anzahl Linien | 20 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 8 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 134,980 t |
| Abmessungen | 20,000 x 8,000 x 20,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
