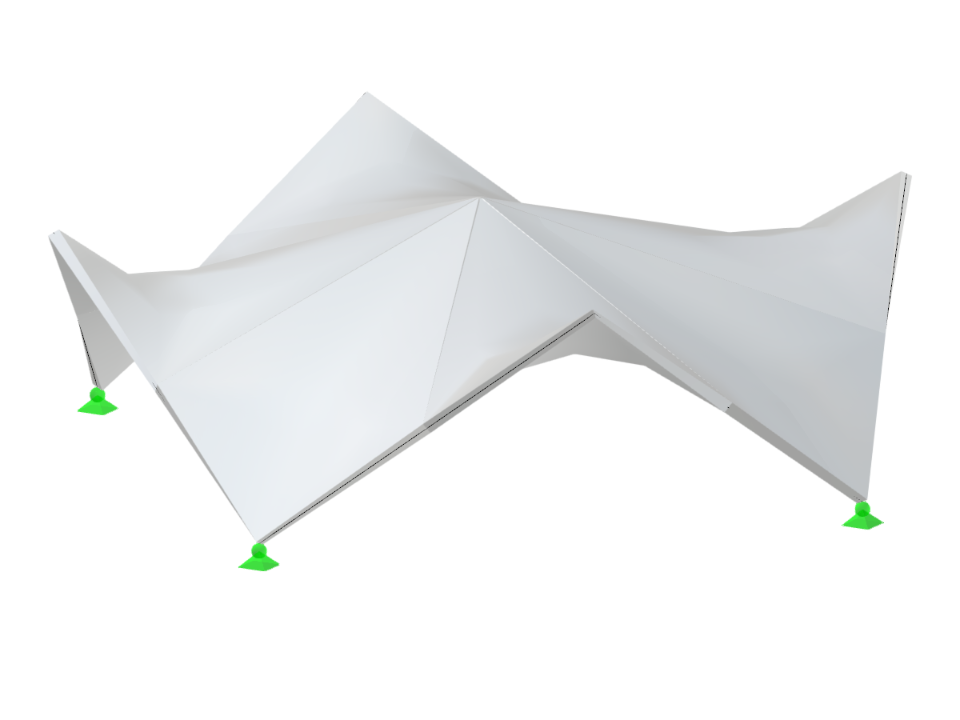

Dieses Modell demonstriert die Erstellung antiklastischer Schalen durch die Definition der Seitenanzahl eines Stützpolygons sowie dessen Länge und Höhe. Antiklastische Schalen zeichnen sich durch eine doppelt gekrümmte Oberfläche aus, die in einer Richtung konvex und in einer anderen konkav verläuft und typischerweise in architektonischen und strukturellen Anwendungen zum Einsatz kommt. Die Flexibilität bei der Wahl der Seitenanzahl ermöglicht maßgeschneiderte Schalengeometrien für verschiedene Entwurfsanforderungen. Diese Eingabemethode erleichtert unkomplizierte Anpassungen und die Handhabung der Schalenform.

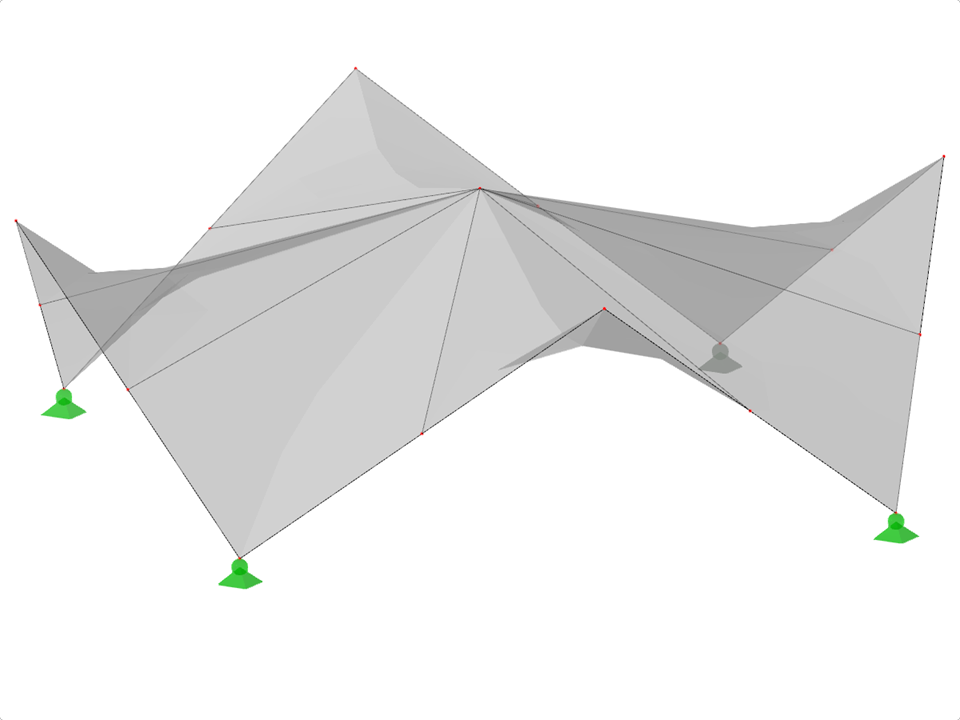

Antiklastisches Schalenmodell auf Basis des Auflagerpolygons
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 17 |
| Anzahl Linien | 24 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 8 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 10,005 t |
| Abmessungen (metrisch) | 7,071 x 2,000 x 7,071 m |
| Abmessungen (imperial) | 23.2 x 6.56 x 23.2 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
