RFEM – Online-Handbuch Flächen

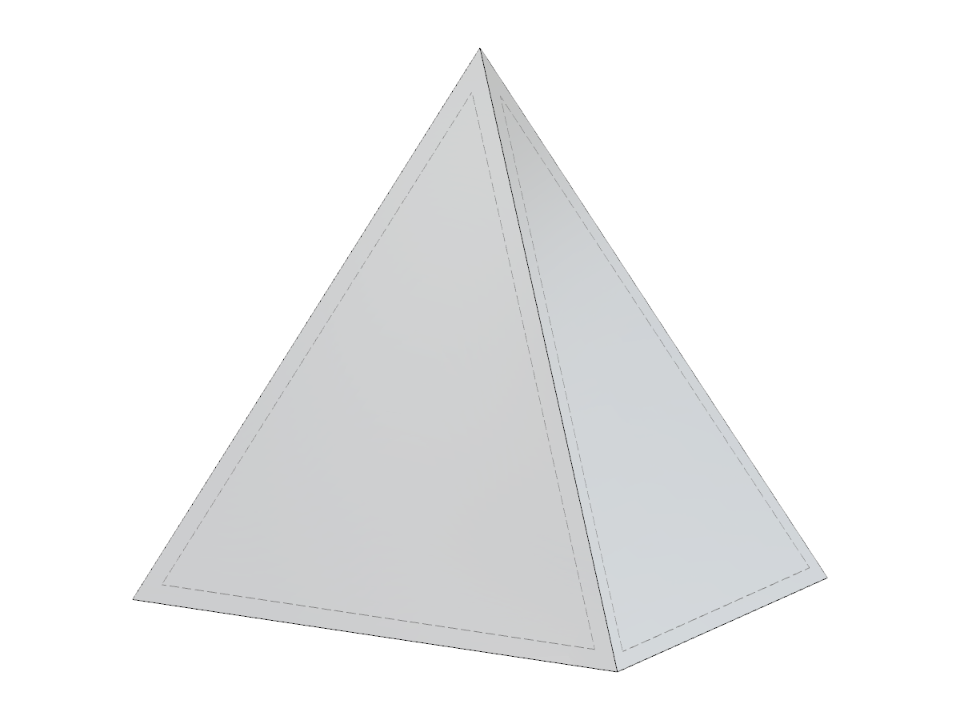

Parametrischer JavaScript-Block mit Eingabe über die Höhe oder gleiche Kanten.

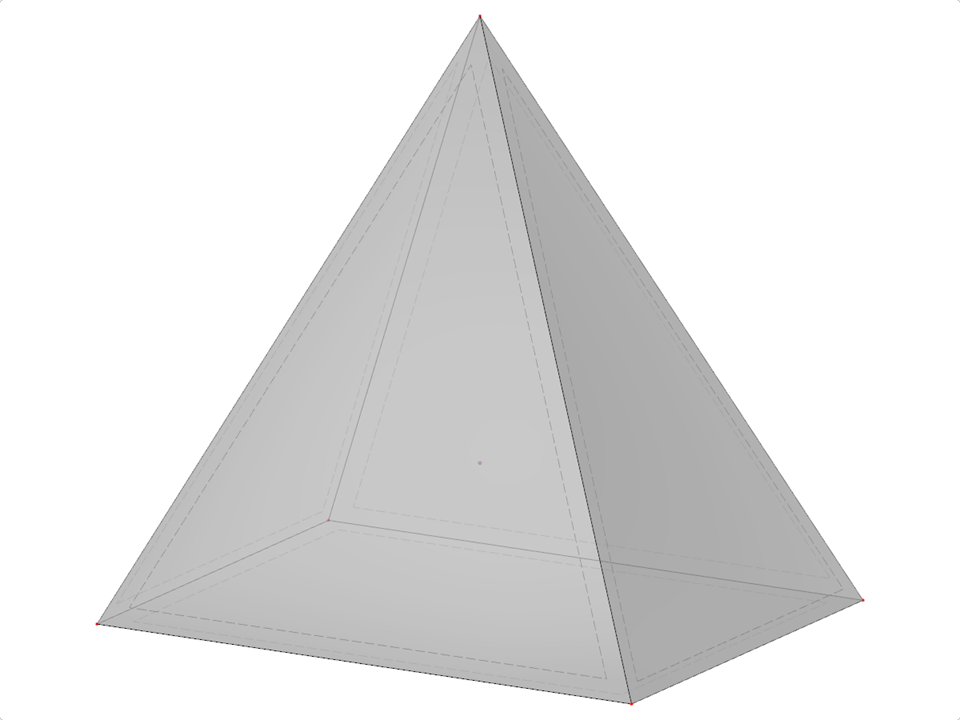

SLD011 | Pyramide mit rechteckiger Grundfläche
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 5 |
| Anzahl Linien | 8 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 5 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 40,000 t |
| Abmessungen | 4,000 x 4,000 x 3,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
