Parametrischer JavaScript-Block mit Eingabe über die Kantenlänge, Umkreisradius oder Inkreisradius.

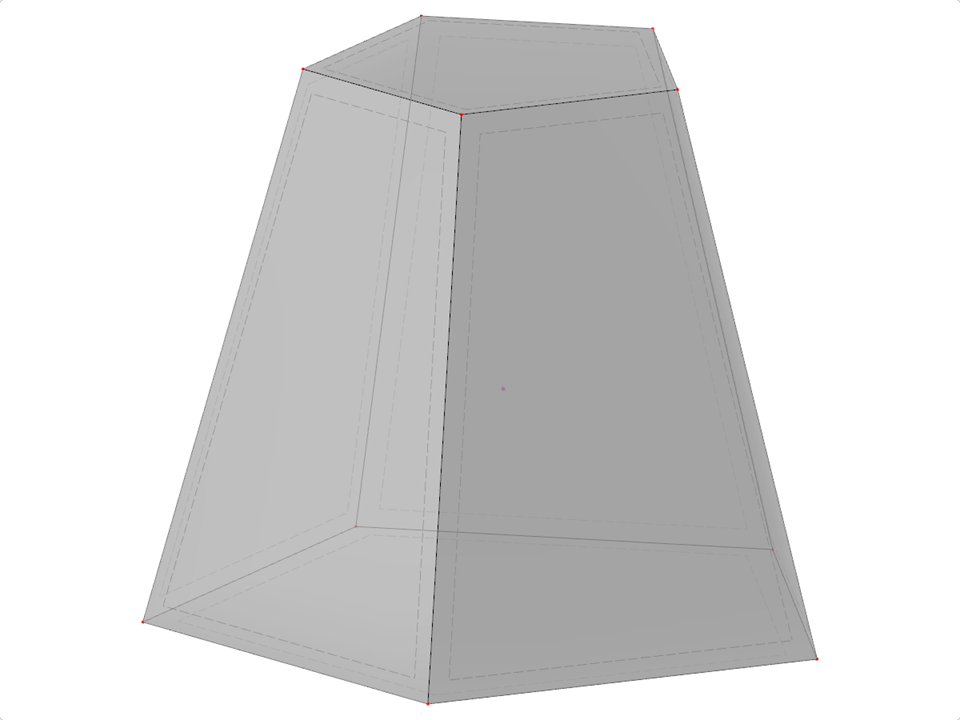

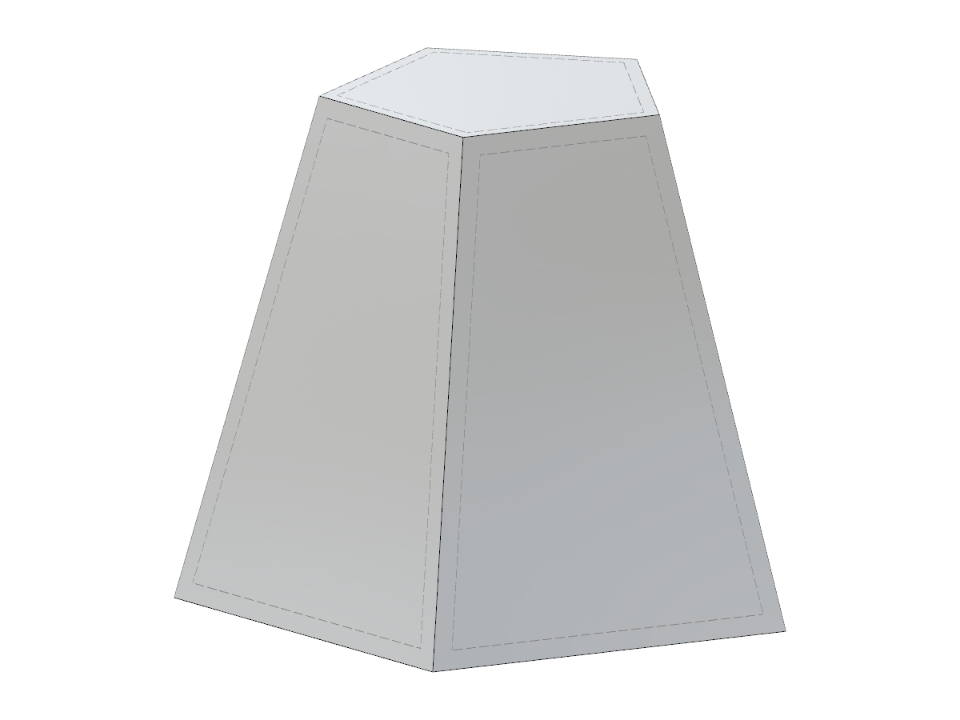

SLD022 | Fünfeckiger Pyramidenstumpf
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 10 |
| Anzahl Linien | 15 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 7 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 324,740 t |
| Abmessungen | 6,925 x 6,000 x 7,281 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
