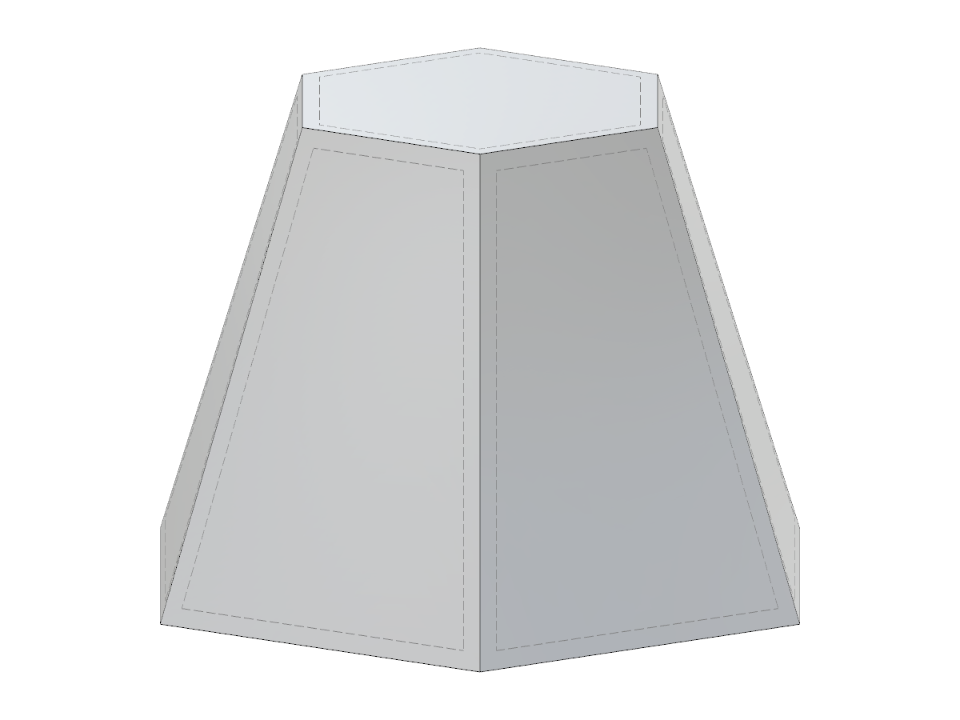

Parametrischer JavaScript-Block mit Eingabe über die Kantenlänge, Umkreisradius oder Inkreisradius.

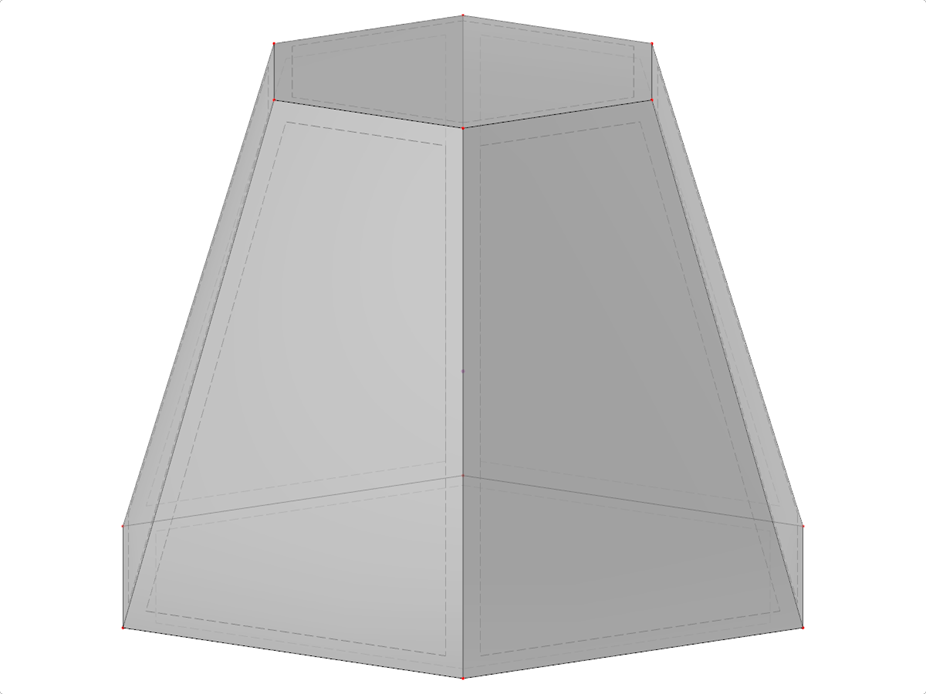

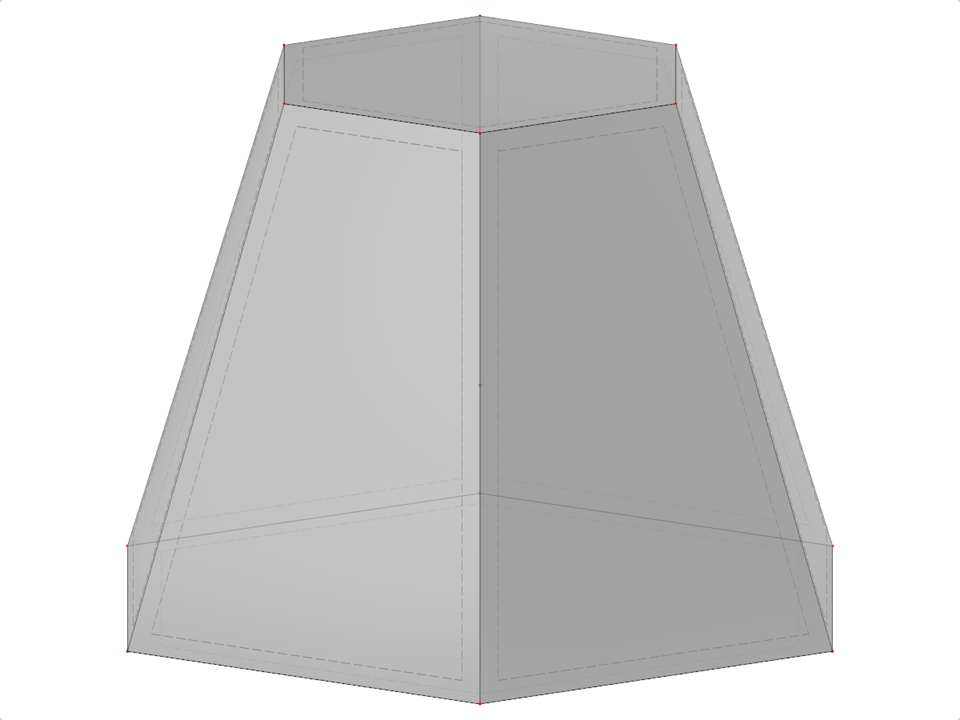

SLD032 | Sechseckiger Pyramidenstumpf
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 12 |
| Anzahl Linien | 18 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 8 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 490,387 t |
| Abmessungen | 9,000 x 6,000 x 7,794 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
