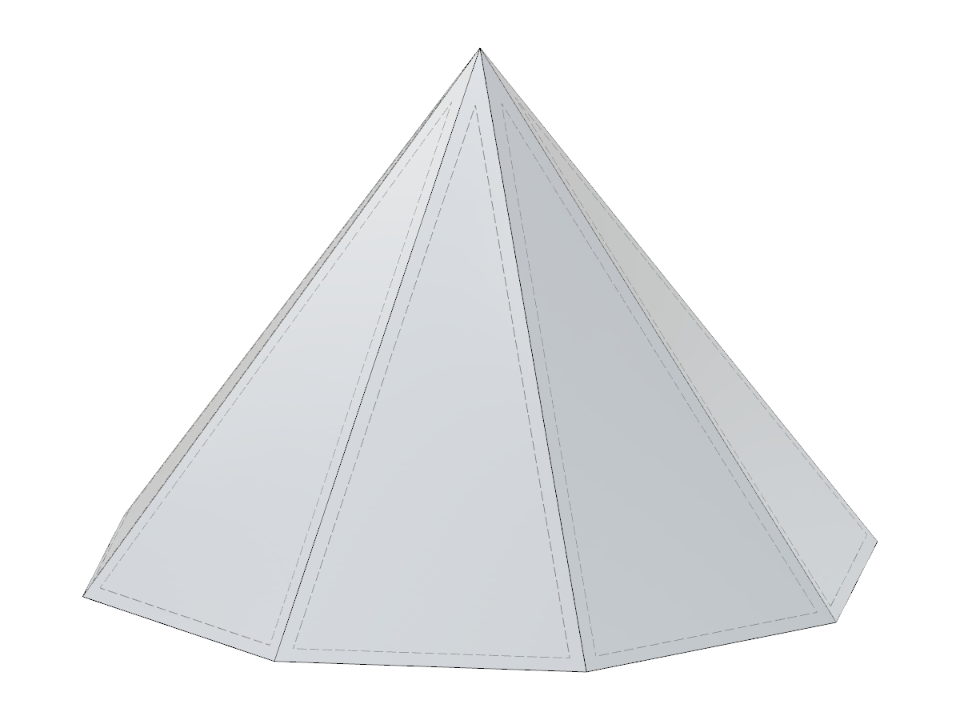

Parametrischer JavaScript-Block mit Eingabe über die Kantenlänge, Umkreisradius oder Inkreisradius.

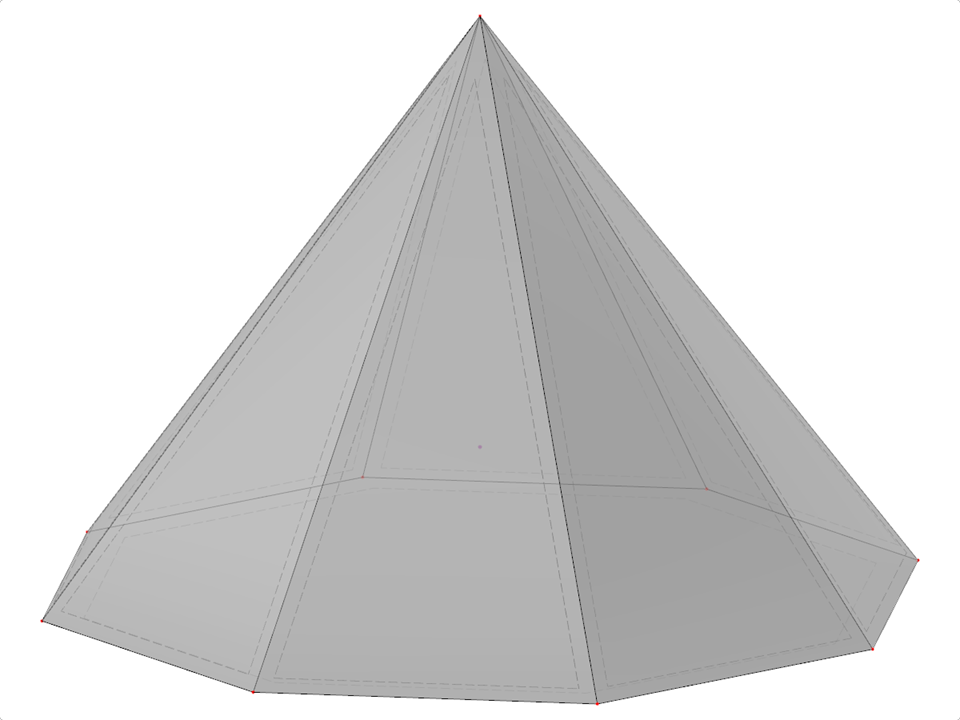

SLD041 | Achteckige Pyramide
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 9 |
| Anzahl Linien | 16 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 9 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 295,741 t |
| Abmessungen | 9,146 x 6,000 x 9,146 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
