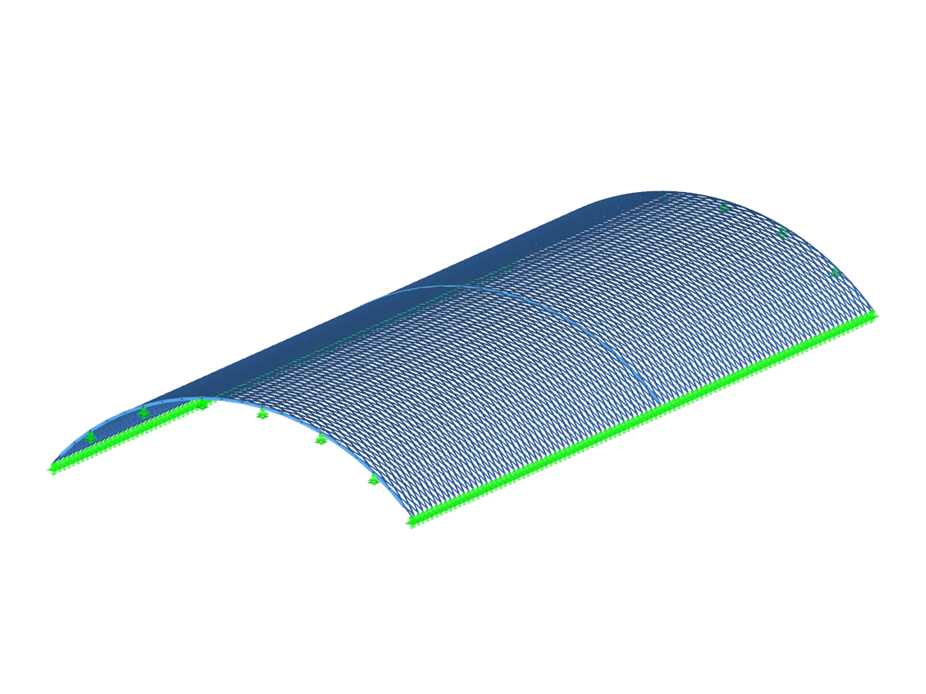

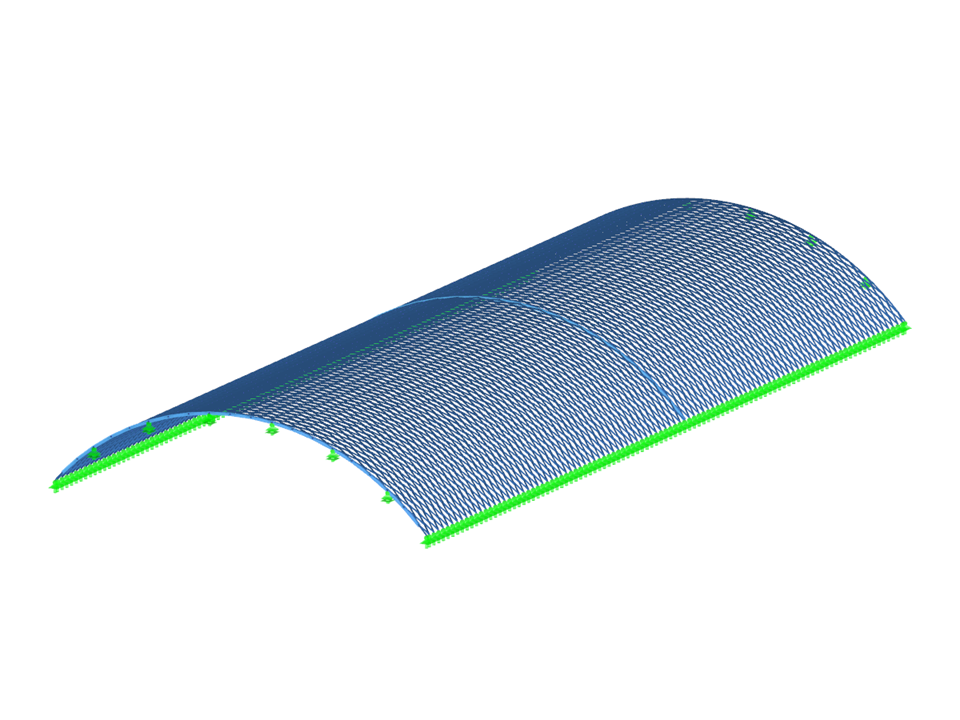

Zollingerdach
| Anzahl Knoten | 19940 |
| Anzahl Linien | 31592 |
| Anzahl Stäbe | 31592 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 81.070 t |
| Abmessungen | 36.739 x 81.300 x 8.375 m |
| Programmversion | 5.21.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
