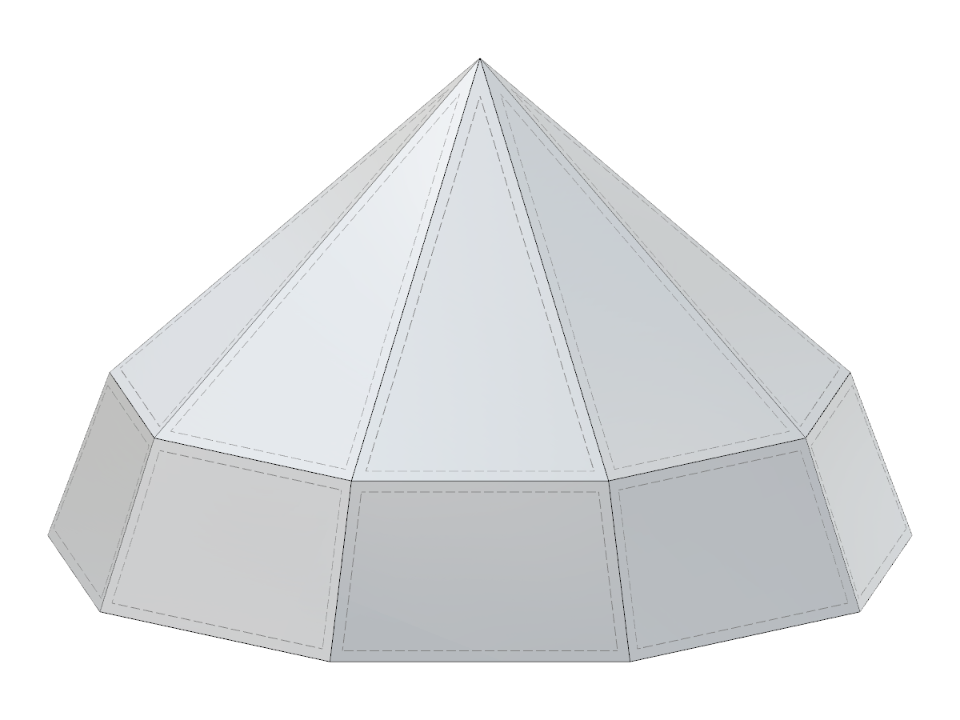

Parametrischer JavaScript-Block mit Eingabe über die Anzahl von Kanten (ab 9), Kantenlänge, Umkreisradius oder Inkreisradius

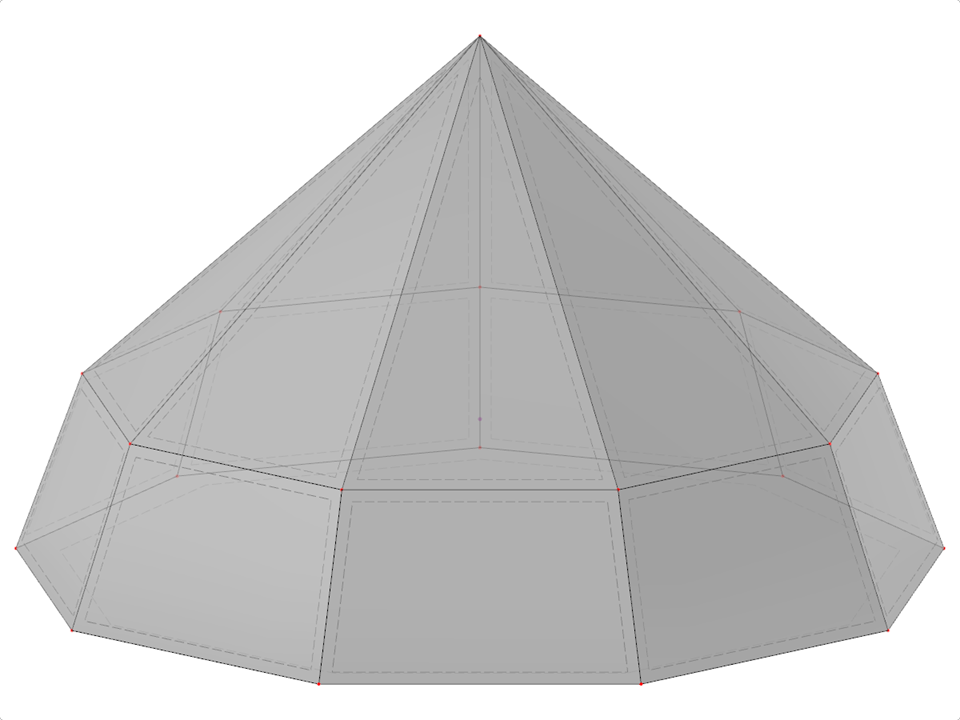

SLD048 | Pyramide mit gevoutetem Unterteil
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 19 |
| Anzahl Linien | 36 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 19 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 512,576 t |
| Abmessungen | 9,925 x 6,000 x 10,078 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
