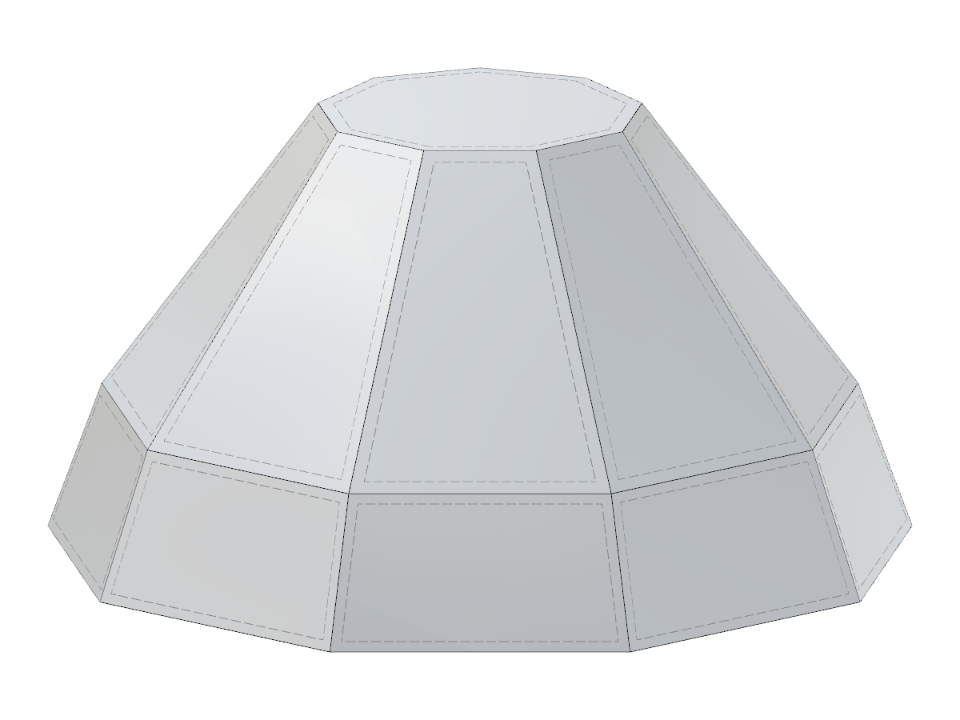

Parametrischer JavaScript-Block mit Eingabe über die Anzahl von Kanten (ab 9), Kantenlänge, Umkreisradius oder Inkreisradius

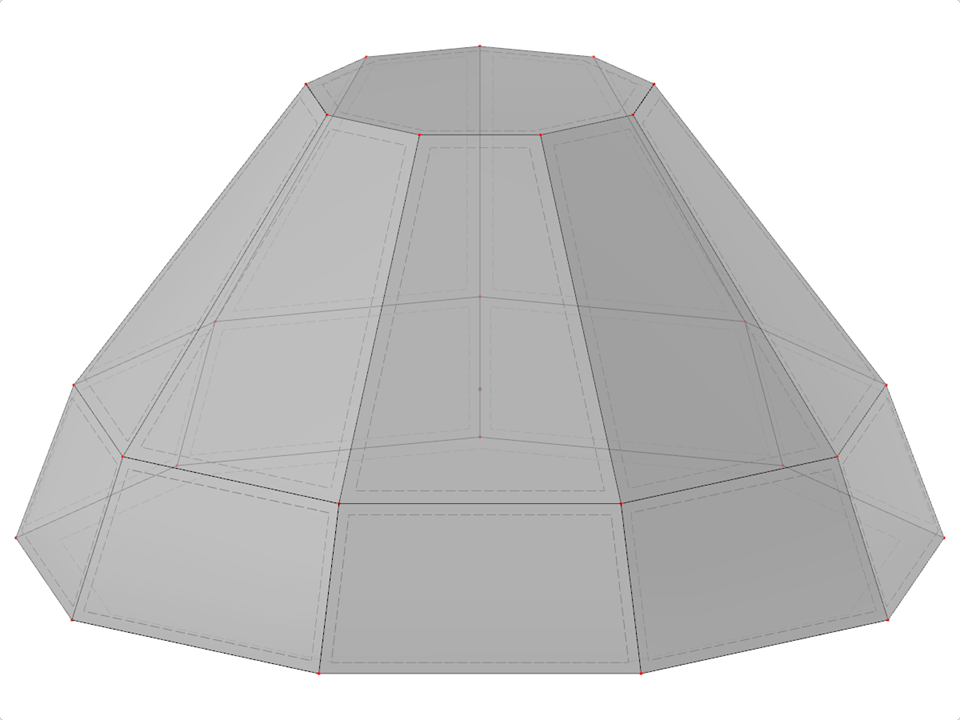

SLD049 | Pyramidenstumpf mit konischem Unterteil
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 27 |
| Anzahl Linien | 45 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 20 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 842,274 t |
| Abmessungen | 11,343 x 6,000 x 11,518 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
