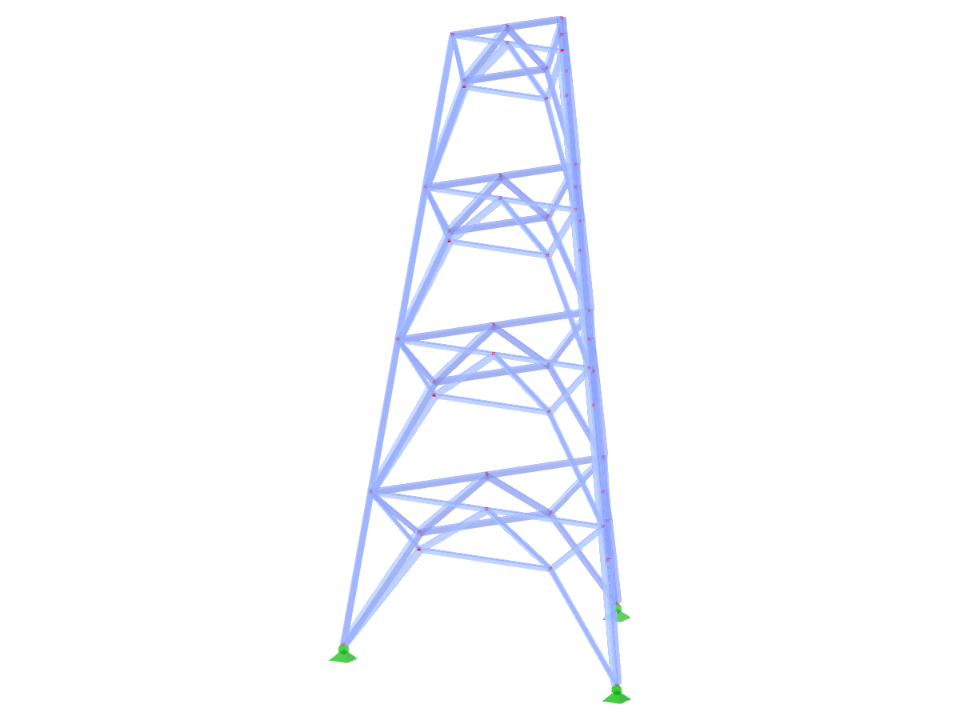

TST053-b | Gittermast | Dreieckiger Grundriss

In diesem Artikel wird der Einfluss der Biegesteifigkeit von Seilen auf deren Schnittgrößen dargestellt und erläutert. Außerdem werden Hinweise gegeben, wie sich dieser Einfluss reduzieren lässt.

Für die Beurteilung, ob bei einer dynamischen Berechnung auch die Theorie II. Ordnung berücksichtigt werden muss, stellt die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 den Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ zur Verfügung. Dieser kann mit RFEM 6 und RSTAB 9 berechnet und untersucht werden. Der Beiwert θ lautet:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$

Die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 fordert für den Nachweis im Grenzzustand der Tragfähigkeit die Berechnung unter Berücksichtigung der Theorie II. Ordnung (P-Δ-Effekt). Dieser Einfluss darf nur vernachlässigt werden, wenn der Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ kleiner 0,1 ist.

In RFEM 6 und RSTAB 9 haben Sie die Möglichkeit, "Visuelle Objekte" als Hilfsobjekte einzufügen. Sie können dabei die Dateiformate 3ds, stl und obj importieren.

Mit diesen Objekten lässt sich ein besserer Bezug zu Abmessungen und Dimensionen herstellen.

Mia ist die KI-Assistentin von Dlubal, die Ihnen nicht nur auf der Webseite, sondern auch direkt in den Programmen RFEM, RSTAB und RSECTION zur Verfügung steht.

Mit geballtem Wissen
Der Chatbot ist mit dem Wissen der Dlubal-Website und dem Sprachmodell ChatGPT 4.0 trainiert. So kann Mia Sie bei allen Fragen rund um die Dlubal-Software und Themen aus dem Bauingenieurwesen unterstützen.

Schnell und einfach
Mia ist direkt in den Programmen verfügbar und erspart Ihnen lästiges Nachfassen per E-Mail oder Telefon.

So einfach geht's:
In den Programmen: Klicken Sie unten rechts auf den Mia-Avatar, um den Chatmodus zu öffnen.
Auf der Dlubal-Webseite: Um mit Mia zu chatten, klicken Sie auf der Dlubal-Webseite unten rechts auf den Avatar oder besuchen Sie ihre Spezialseite: Mia – Ihre KI-Expertin

Mithilfe des Stabtyps "Dämpfer" ist es möglich, einen Dämpfungskoeffizient, eine Federkonstante und eine Masse zu definieren. Dieser Stabtyp erweitert die Möglichkeiten innerhalb der Zeitverlaufsanalyse.

Hinsichtlich der Viskoelastizität ähnelt der Stabtyp „Dämpfer“ dem Kelvin-Voigt-Modell, das aus dem Dämpfungselement und einer elastischen Feder (beide parallel geschaltet) besteht.
