RFEM – Online-Handbuch Flächen
Laden Sie hier das Modell einer Stahlstütze mit Fußplatte und Flächenkontakt herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Neue Features in RFEM 6 und RSTAB 9' vom 13. Oktober 2021 (deutsch, 15. Oktober 2021 englisch) angewendet.

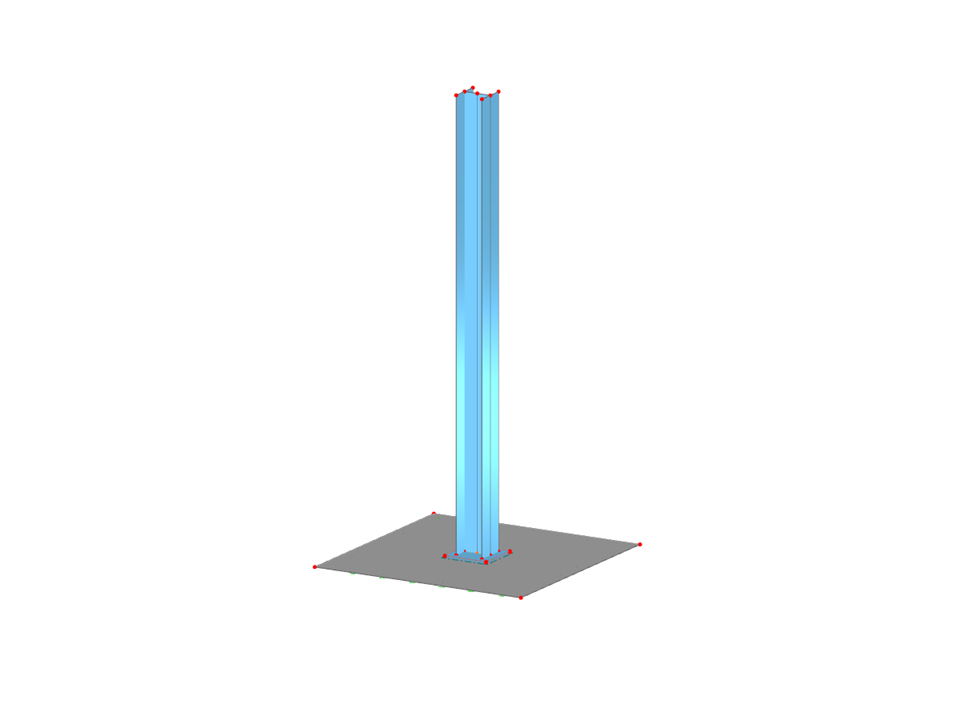

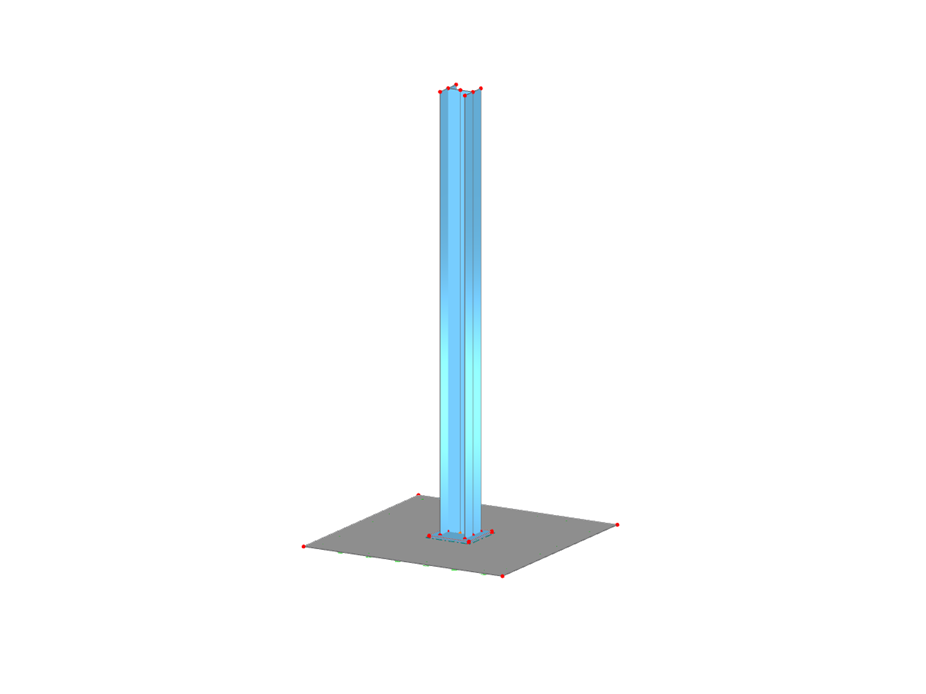

Stahlstütze mit Fußplatte und Flächenkontakt
| Anzahl Knoten | 26 |
| Anzahl Linien | 29 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 8 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.774 t |
| Abmessungen | 1.000 x 2.010 x 1.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
