RFEM – Online-Handbuch Flächen
Laden Sie hier das Modell eines Fahnenblechs herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Neue Features in RFEM 6 und RSTAB 9' vom 13. Oktober 2021 (deutsch, 15. Oktober 2021 englisch) angewendet.

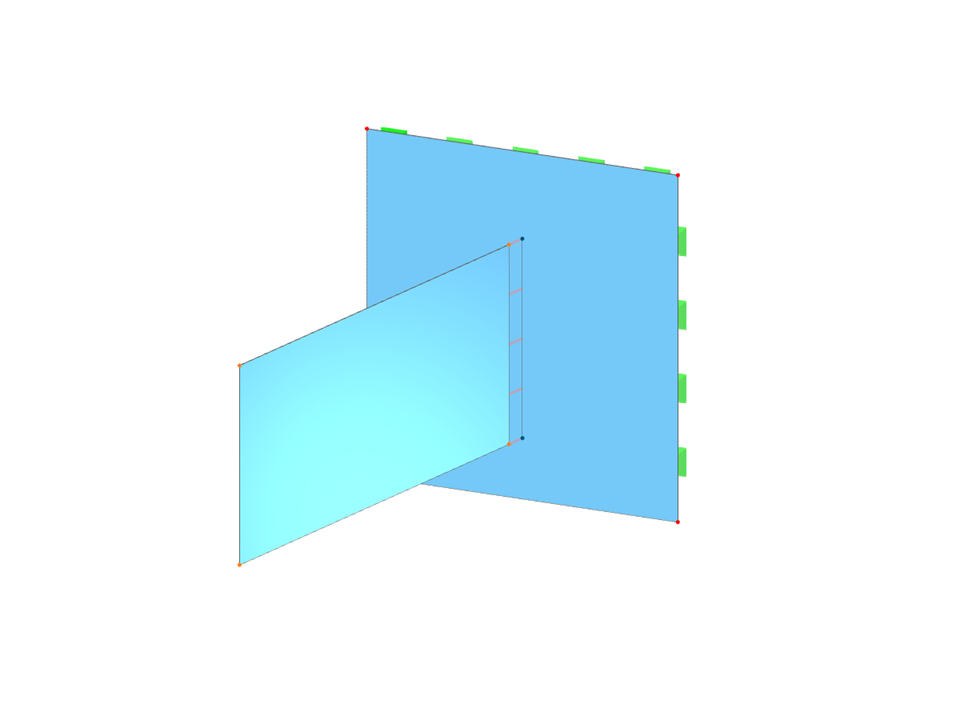

Fahnenblech mit starrer Kopplung
| Anzahl Knoten | 10 |
| Anzahl Linien | 9 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0.015 t |
| Abmessungen | 0.200 x 0.200 x 0.315 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
