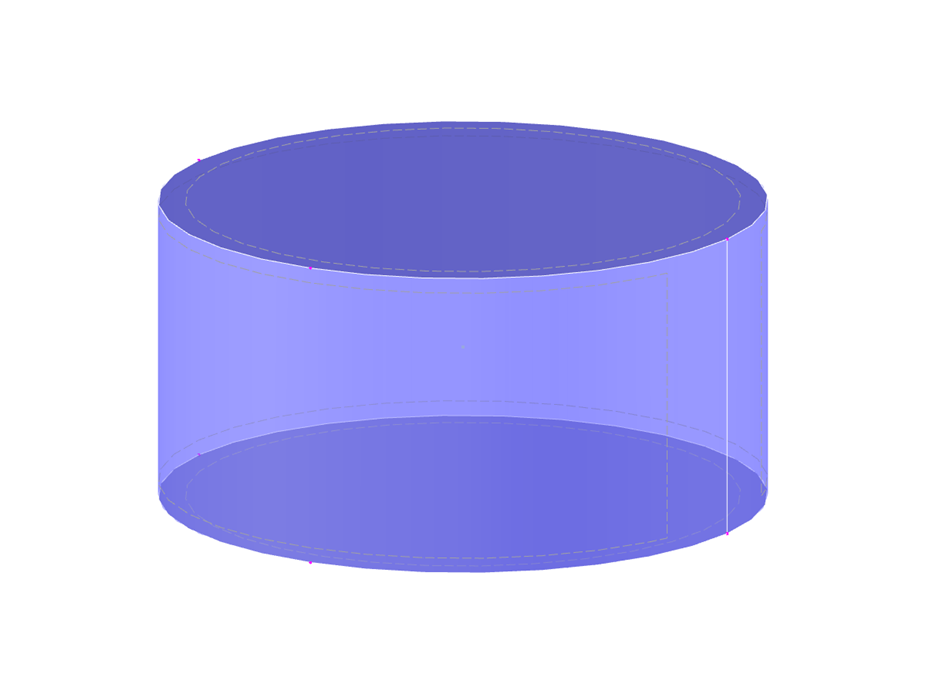

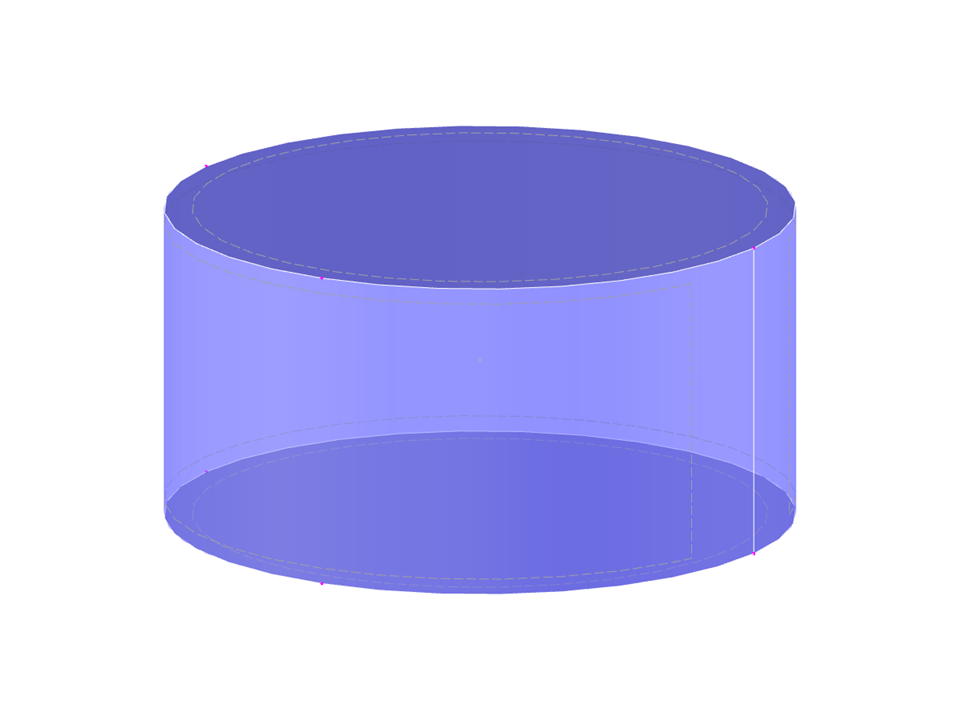

Verifikationsbeispiel 0500 | 1
Anzahl Knoten | 5 |
Anzahl Linien | 6 |
Anzahl Stäbe | 0 |
Anzahl Flächen | 3 |
Anzahl Volumenkörper | 1 |
Anzahl Lastfälle | 3 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Abmessungen | 2,000 x 1,000 x 2,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
