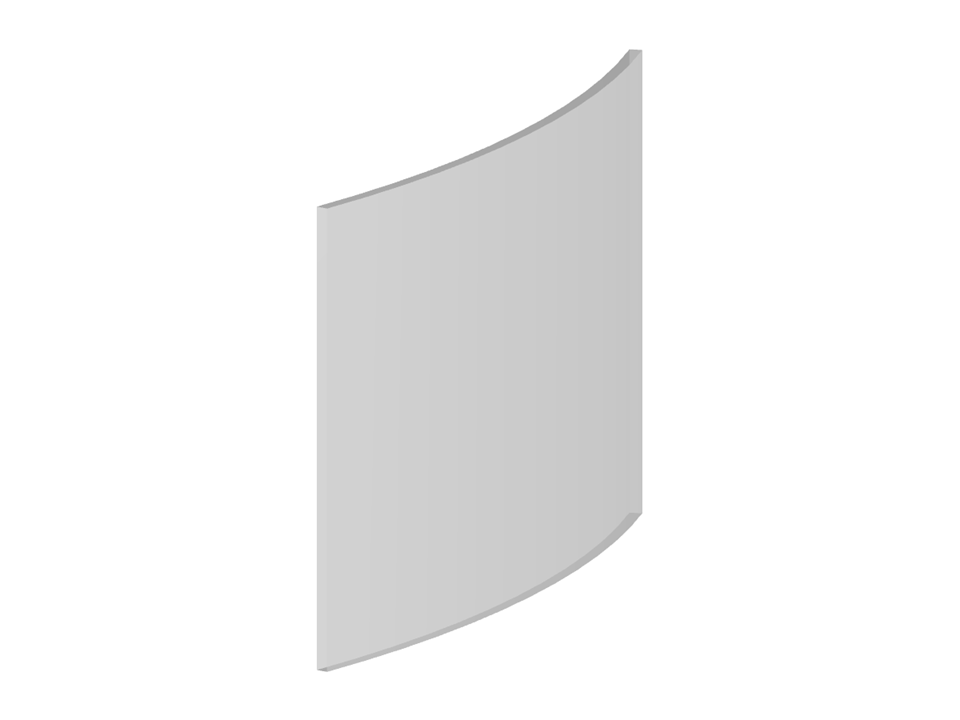

Verifikationsbeispiel 0032 | 1
| Anzahl Knoten | 6 |
| Anzahl Linien | 4 |
| Anzahl Flächen | 1 |
| Anzahl Lastfälle | 1 |
| Gesamtgewicht | 0,109 t |
| Abmessungen | 0,821 x 1,919 x 1,419 m |
| Programmversion | 5.28.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
