Tonnengewölbe (halbzylindrisch) über den Wänden. Schneelasten.
Geometrie mittels Höhe / Radius

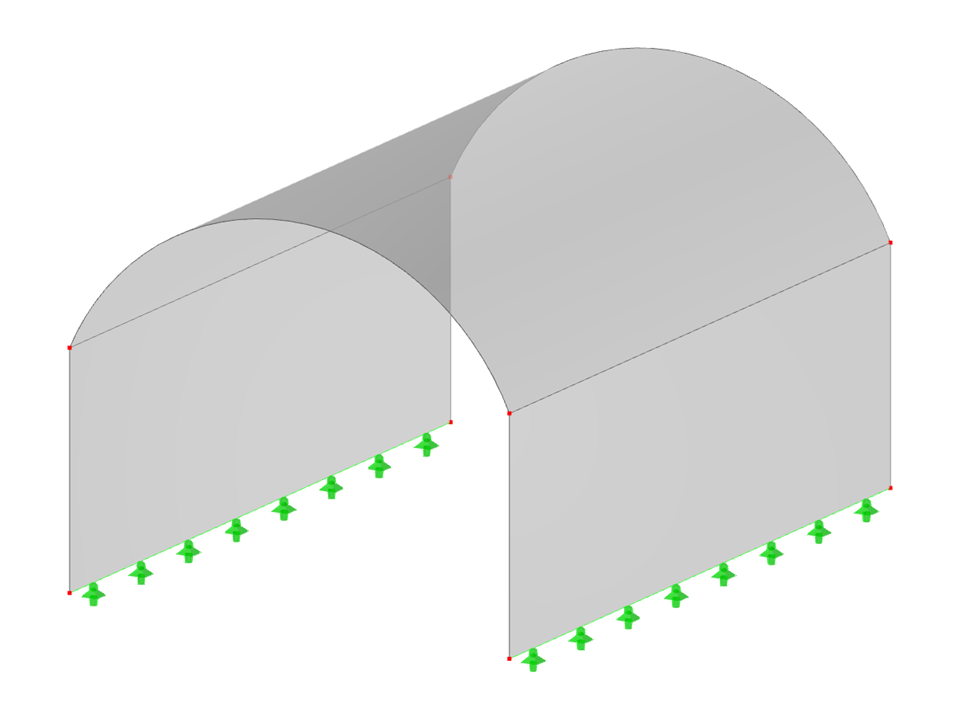

SHC020-Schnee | Tonnengewölbe (halbzylindrisch) über den Wänden
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 8 |
| Anzahl Linien | 10 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 13,568 t |
| Abmessungen | 4,000 x 3,300 x 6,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
