Treppe | Gewendelt | Oben-Rechts
Wangen: gekrümmte Stäbe, Trittstufen: Stäbe

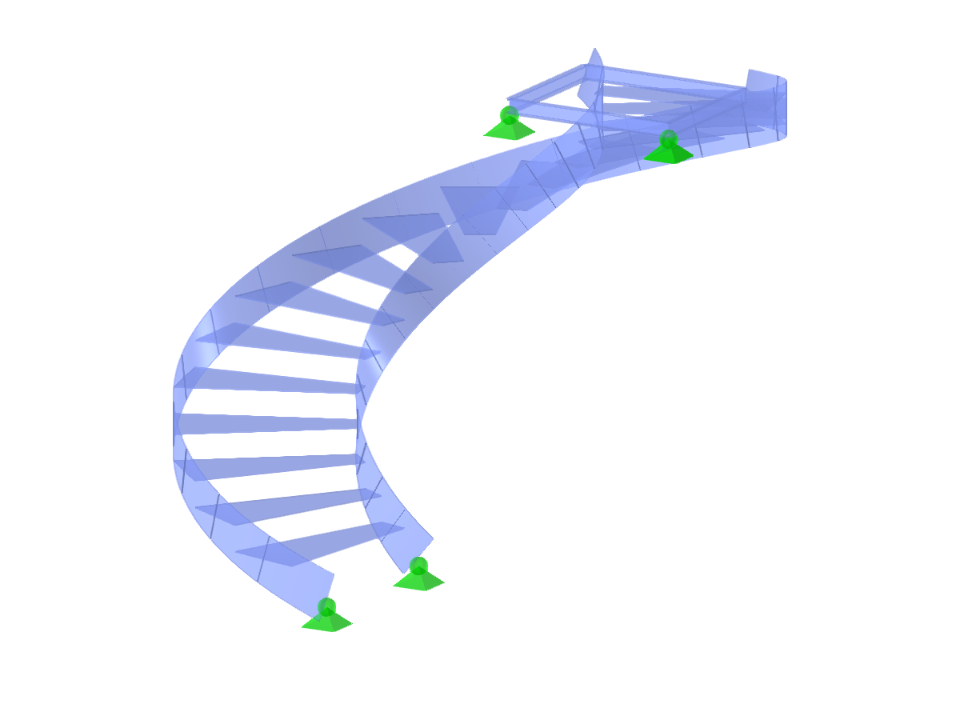

STS020-crv-a | Treppe
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 76 |
| Anzahl Linien | 57 |
| Anzahl Stäbe | 57 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1,093 t |
| Abmessungen | 4,000 x 3,200 x 4,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
