RFEM – Online-Handbuch Flächen

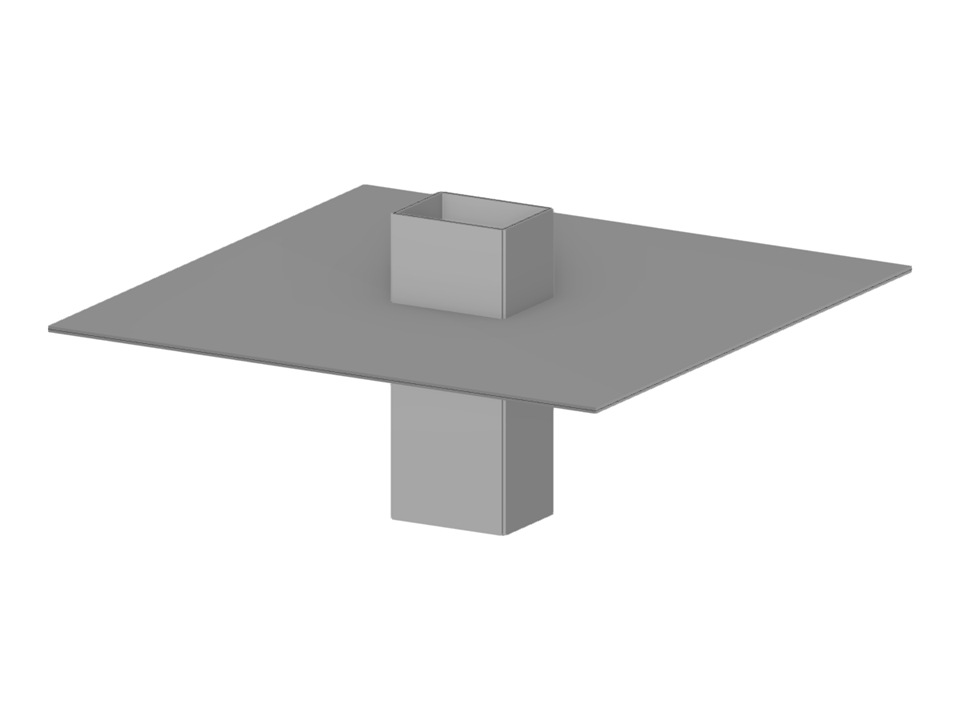

Beispielhafte Flächendurchdringung
| Anzahl Knoten | 16 |
| Anzahl Linien | 20 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 5 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 270,000 t |
| Abmessungen | 20,000 x 10,000 x 20,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
