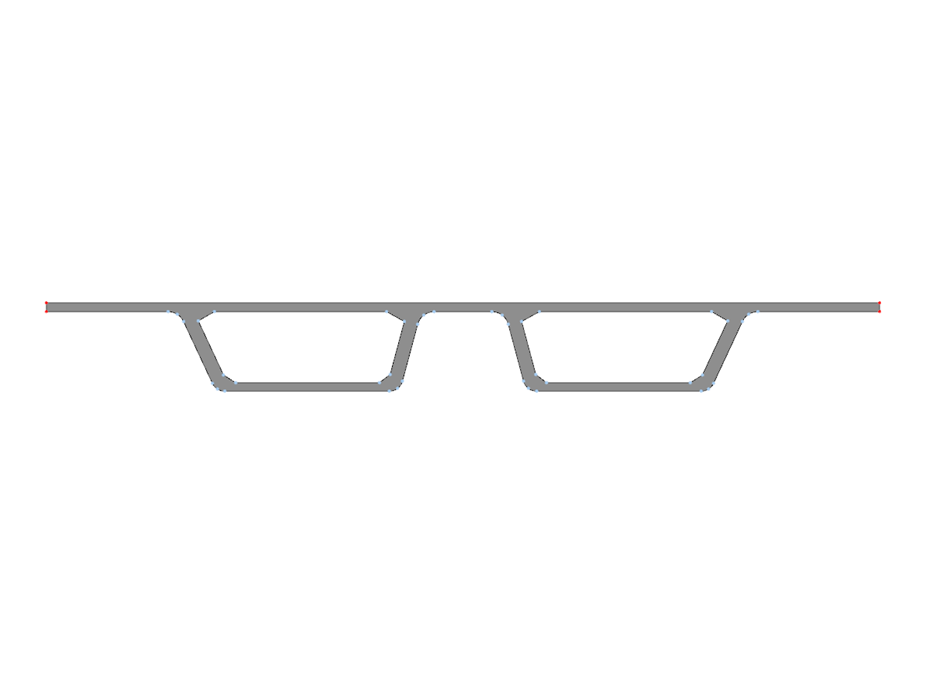

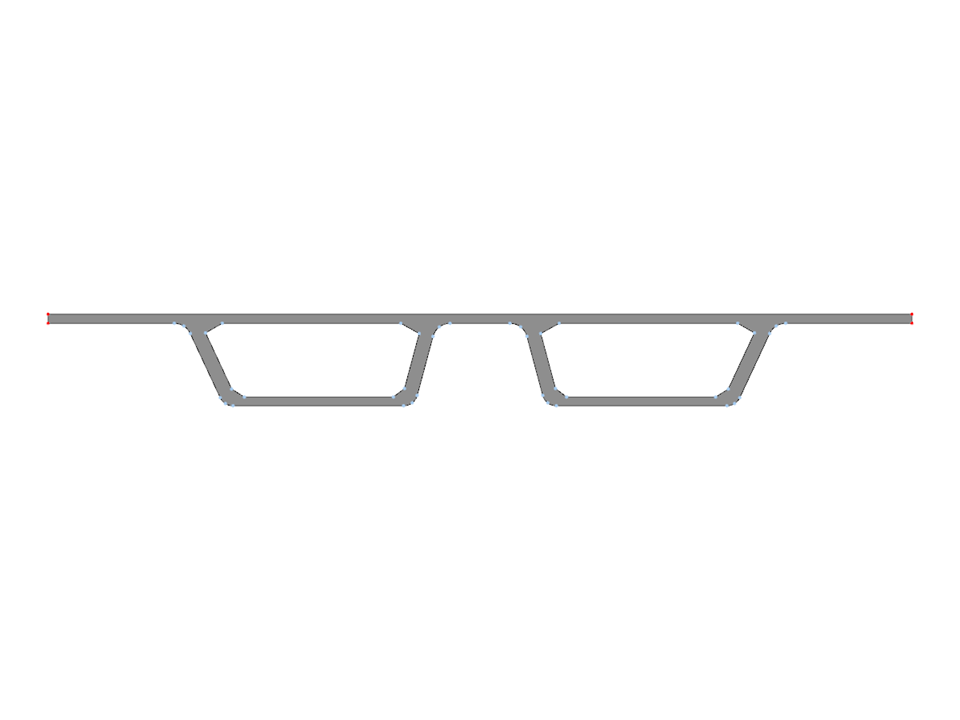

BGB004 | Hohlkastenträger mit mehreren Hohlkästen

In diesem Beitrag wird Ihnen die Erstellung von Querschnitten mithilfe von DXF-Dateien gezeigt.

Tabellenkalkulationsprogramme wie EXCEL erfreuen sich großer Beliebtheit bei Ingenieuren, da Berechnungen auf einfache Weise automatisieren und Ergebnisse schnell ausgegeben werden können. Die Verbindung von EXCEL als grafische Oberfläche und der Webservice API ist daher naheliegend. Mithilfe der freien Bibliothek xlwings für Python ist es möglich, EXCEL anzusteuern und Werte auszulesen und zu schreiben. Im Folgenden wird daher an einem Beispiel diese Funktionsweise erläutert.

Das eigenständig lauffähige Programm RSECTION steht Ihnen zur Verfügung, um die Querschnittswerte dünnwandiger Strukturen und dickwandiger Querschnitte zu ermitteln und ihre Spannungsnachweise durchzuführen. Das Programm kann sowohl an RFEM als auch an RSTAB angeschlossen werden, so dass die Querschnitte aus RSECTION auch in der RFEM- und RSTAB-Bibliothek verfügbar sind. Die Schnittgrößen können ebenso aus RFEM und RSTAB in RSECTION importiert werden.

Sie können Querschnitte über eine direkte Verbindung in RSECTION öffnen, dort modifizieren und wieder an RFEM/RSTAB übergeben. Es können sowohl RSECTION-Profile als auch Datenbankquerschnitte mit Ausnahme von elliptischen, halbelliptischen und Virtual Joists über die Schaltfläche direkt in RSECTION geöffnet und modifiziert werden.

Dieses Feature erlaubt zum Beispiel, die Bewehrungsanordnung von benutzerdefinierten RSECTION-Querschnitten direkt von RFEM/RSTAB aus in einer lokal geöffneten RSECTION-Umgebung anzupassen. Diese Funktion steht derzeit nur für Querschnitte mit gleichmäßiger Verteilungsart zur Verfügung. Die für Datenbankquerschnitte definierte Querkraft- und Längsbewehrung wird nicht in RSECTION importiert.

In RSECTION erfolgt beim "Nachweis der plastischen Tragfähigkeit | Simplex-Methode" neben der Variation der Normalspannungen die gleichzeitige Variation der Schubspannungen über die Querschnittsfläche. Mit dieser erweiterten Analyseform können Sie vor allem für schubbelastete Querschnitte Umverteilungsreserven nutzen und somit die Querschnitte noch effizienter belasten.

Zum Erklärvideo

Im Add-On Betonbemessung können Sie beliebige RSECTION-Querschnitte bemessen. Die Betondeckung, Querkraft- und Längsbewehrung definieren Sie direkt in RSECTION.

Nach dem Import des bewehrten RSECTION-Querschnitts in RFEM 6 oder RSTAB 9 können Sie diesen für die Bemessung im Add-On Betonbemessung verwenden.

Zum Erklärvideo
