Horizontale Dachebenen mit Unterstützung auf beiden Enden

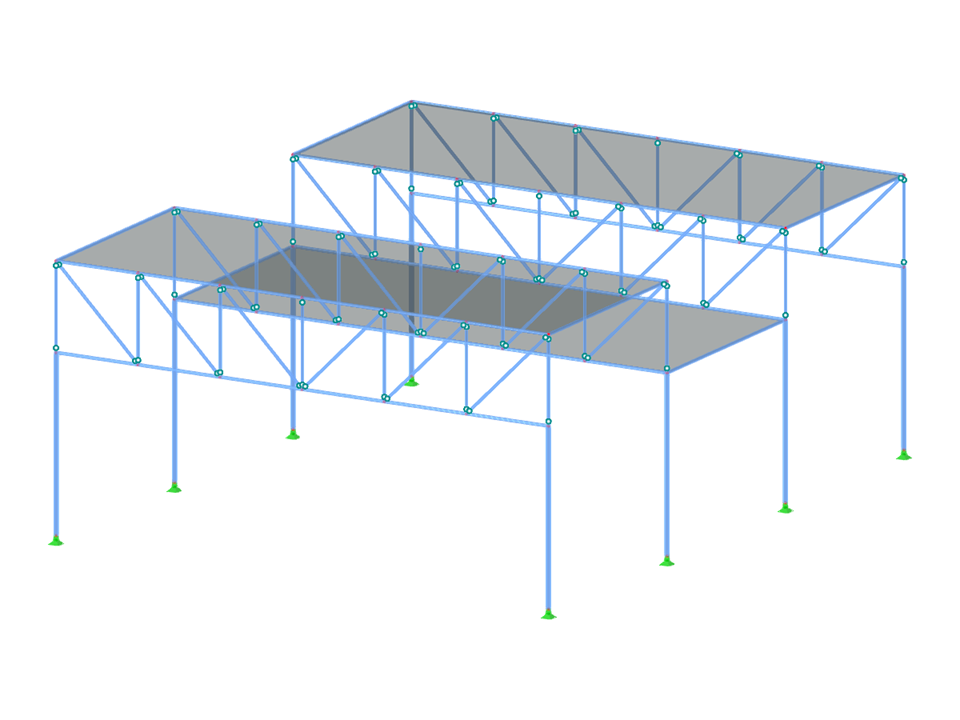

FTS002 | Horizontale Dachebenen mit Unterstützung auf beiden Enden
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 64 |
| Anzahl Linien | 114 |
| Anzahl Stäbe | 114 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 3,227 t |
| Abmessungen | 12,000 x 6,000 x 15,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
