Symmetrischer Aufbau mit weitgespannten Fachwerkträgern an den Seiten

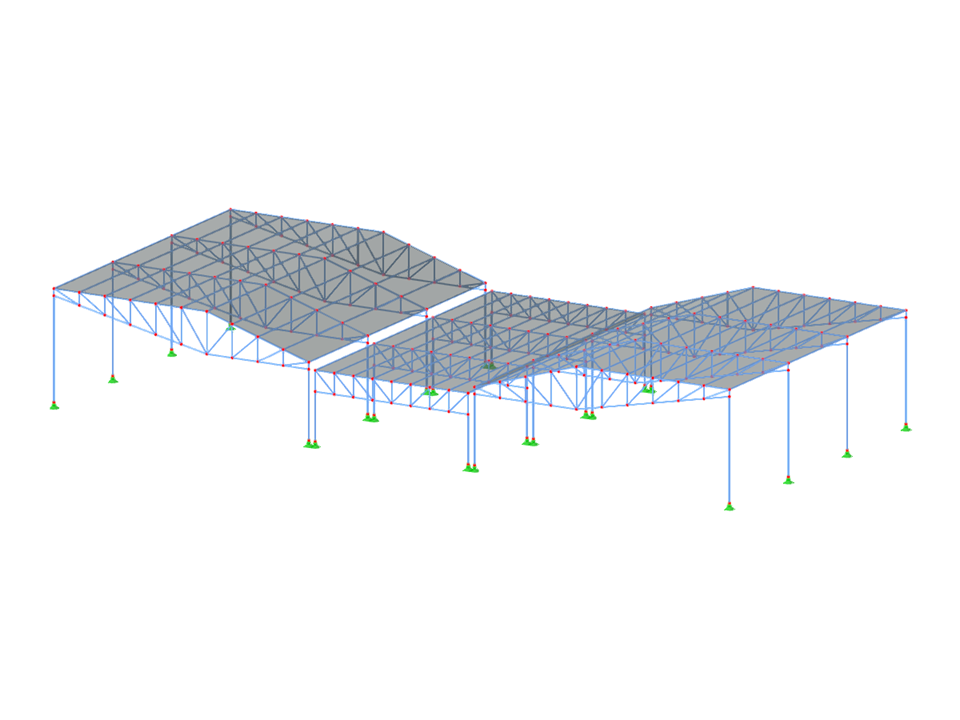

FTS006 | Symmetrischer Aufbau mit weitgespannten Fachwerkträgern an den Seiten
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 272 |
| Anzahl Linien | 577 |
| Anzahl Stäbe | 577 |
| Anzahl Flächen | 15 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 20,934 t |
| Abmessungen | 53,000 x 8,000 x 24,000 m |
