RFEM – Online-Handbuch Flächen
Laden Sie hier das Singularität-Einzellast-Modell herunter und öffnen Sie es mit dem FEM-Programmm RFEM. Dieses Modell wird in der kostenfreien Online-Basisschulung zur FEM-Statiksoftware RFEM 6 verwendet | Einführung in FEM für Studenten.

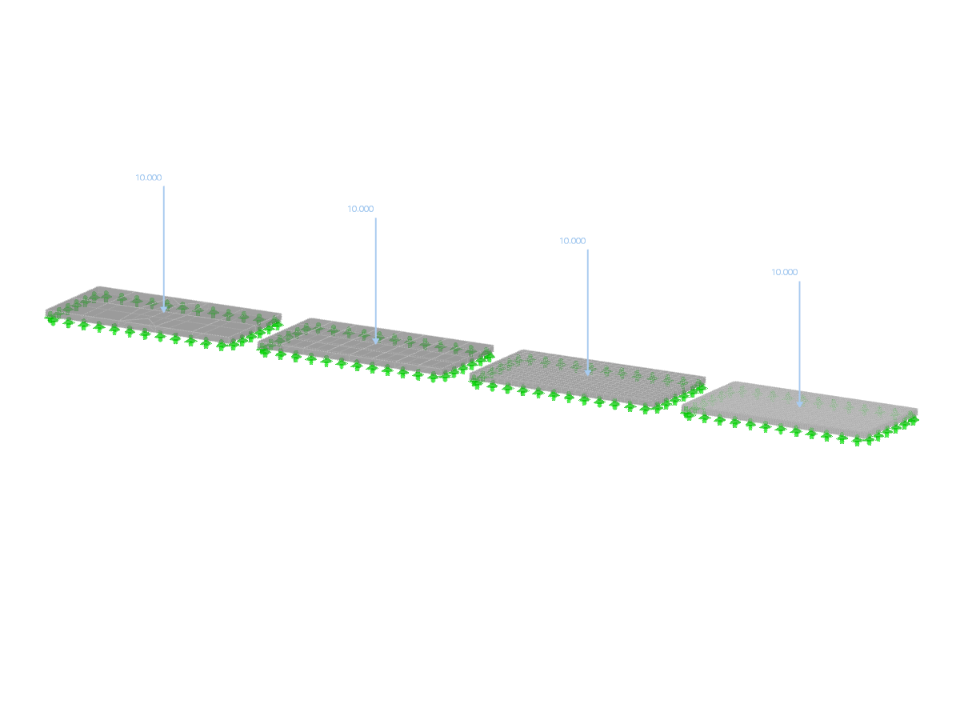

Singularität - Einzellast
| Anzahl Knoten | 20 |
| Anzahl Linien | 16 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 133,770 t |
| Abmessungen | 43,586 x 0,000 x 4,877 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
