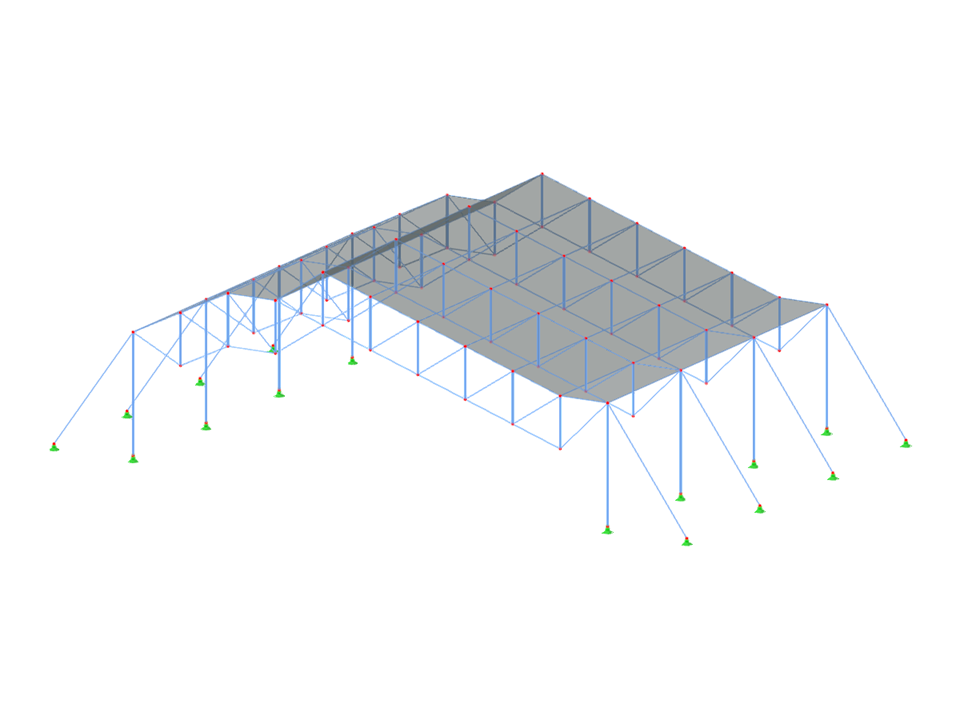

FCT002 | Parallelgurtige Fachwerksysteme aus Seilen in paralleler Einspannung
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 96 |
| Anzahl Linien | 197 |
| Anzahl Stäbe | 197 |
| Anzahl Flächen | 30 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 9,706 t |
| Abmessungen | 40,000 x 12,000 x 24,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
