Räumliches Parallelsystem mit Stabilisierung durch gegenwirkendes Seil
Stabilisierungsseil über dem Tragseil
Mit Dach

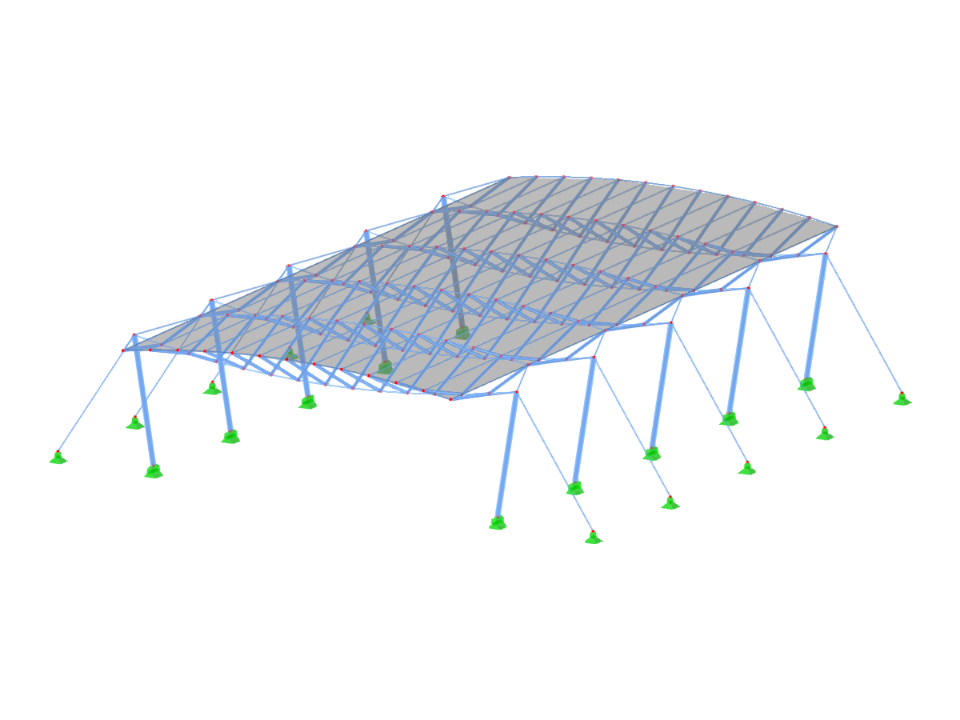

CT003-b | Räumliches Parallelsystem mit Stabilisierung durch gegenwirkendes Seil
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 173 |
| Anzahl Linien | 381 |
| Anzahl Stäbe | 377 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 59,361 t |
| Abmessungen | 14,000 x 3,500 x 17,500 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
