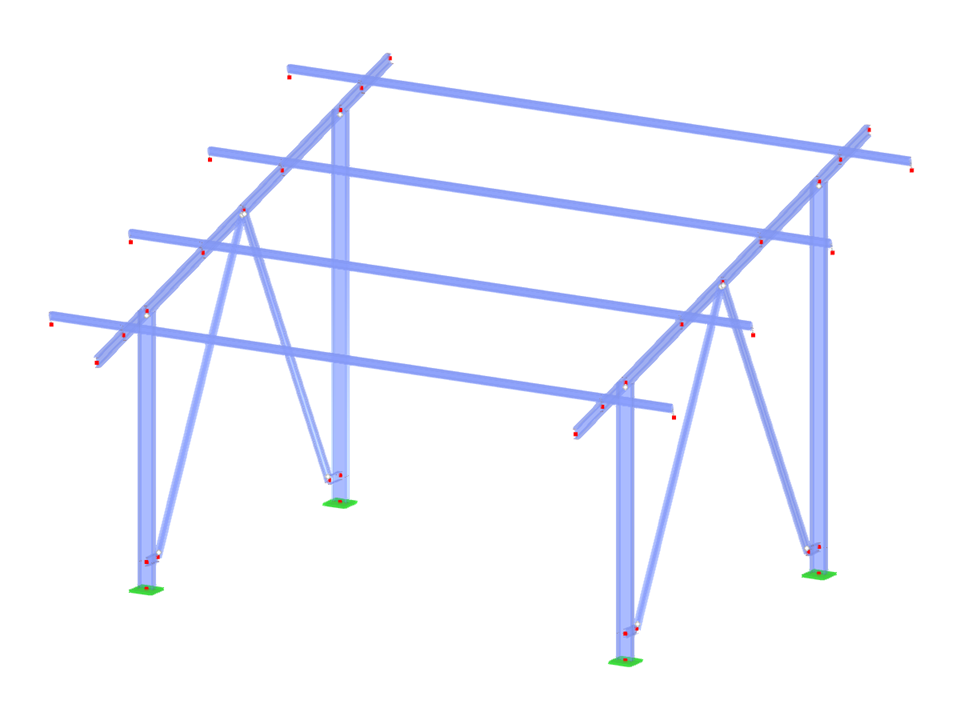

PVS003 | Tragkonstruktionen für Solaranlagen | Doppelpfosten-Befestigungskonsole

In diesem Artikel wird der Einfluss der Biegesteifigkeit von Seilen auf deren Schnittgrößen dargestellt und erläutert. Außerdem werden Hinweise gegeben, wie sich dieser Einfluss reduzieren lässt.

Für die Beurteilung, ob bei einer dynamischen Berechnung auch die Theorie II. Ordnung berücksichtigt werden muss, stellt die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 den Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ zur Verfügung. Dieser kann mit RFEM 6 und RSTAB 9 berechnet und untersucht werden. Der Beiwert θ lautet:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$

Die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 fordert für den Nachweis im Grenzzustand der Tragfähigkeit die Berechnung unter Berücksichtigung der Theorie II. Ordnung (P-Δ-Effekt). Dieser Einfluss darf nur vernachlässigt werden, wenn der Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ kleiner 0,1 ist.
