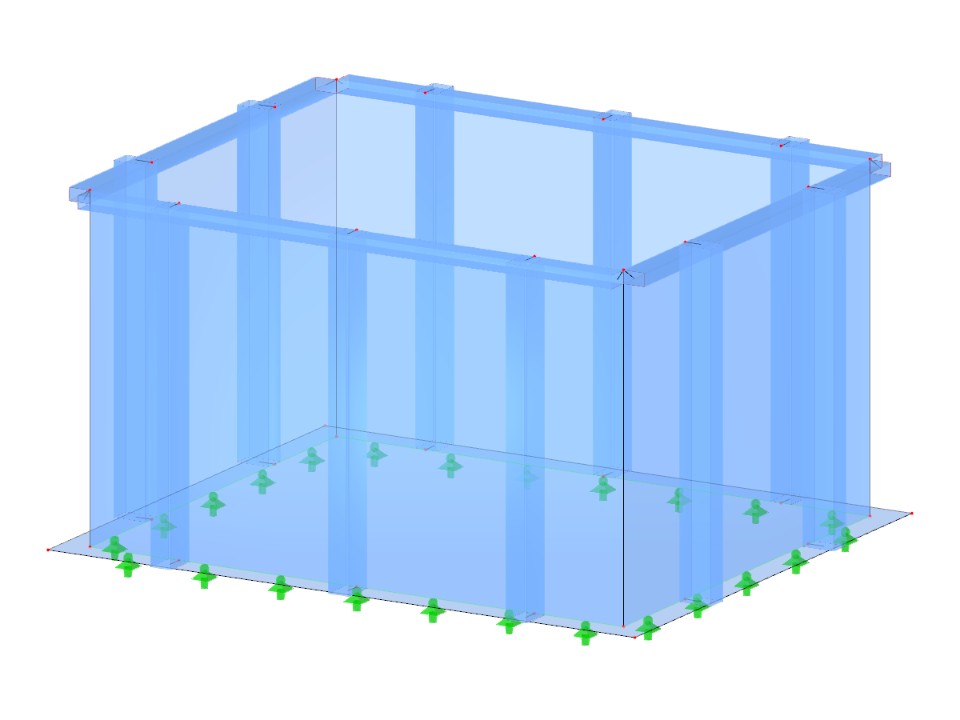

TAR007 | Rechteckiger Tank
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 32 |
| Anzahl Linien | 26 |
| Anzahl Stäbe | 14 |
| Anzahl Flächen | 5 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 13,944 t |
| Abmessungen | 5,500 x 3,000 x 4,500 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
