Laden Sie hier das Modell eines Schachtes aus Beton herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM. Dieses Modell wird im Gratis-Webinar 'Neues in RFEM 6 und RSTAB 9' vom 19. Dezember 2022 (deutsch, 21. Dezember 2022 englisch) angewendet.

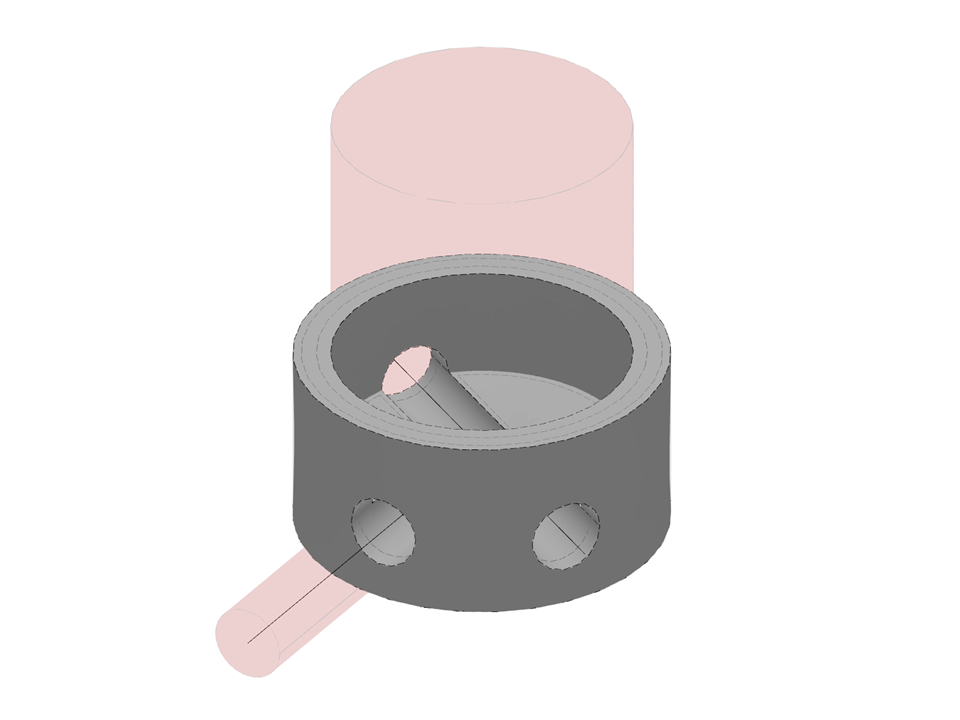

Schacht aus Beton
| Anzahl Knoten | 28 |
| Anzahl Linien | 39 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 21 |
| Anzahl Volumenkörper | 5 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1.520 t |
| Abmessungen | 1.551 x 1.200 x 1.286 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
