Zylindrisches Bodenmassiv mit kreisförmiger Fundamentgrube

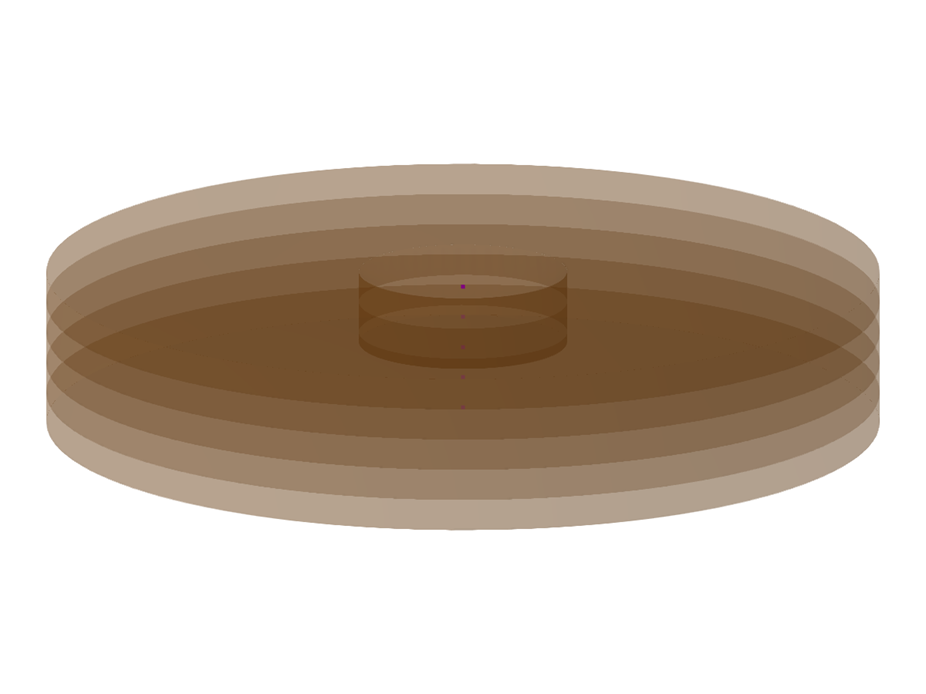

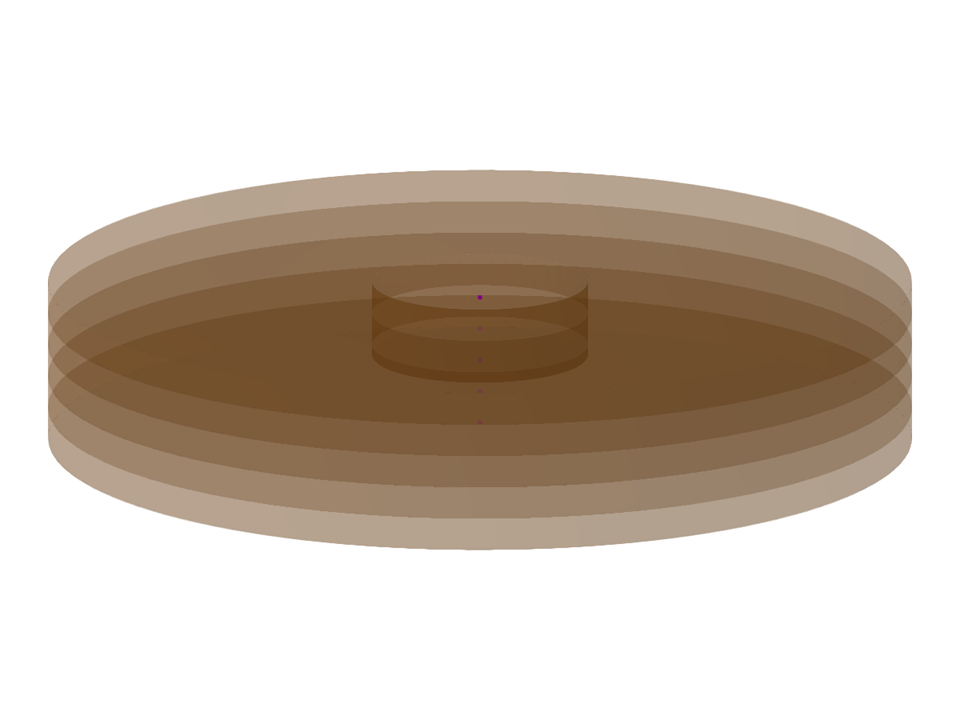

FUP006 | Kreisförmiges Bodenmassiv mit Kreisfundament
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 40 |
| Anzahl Linien | 72 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 39 |
| Anzahl Volumenkörper | 5 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 131444,200 t |
| Abmessungen | 80,000 x 15,000 x 80,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
