226x

11x

004093

7. April 2023

(0)

0 von 5 Sternen

5 Sterne		0
4 Sterne		0
3 Sterne		0
2 Sterne		0
1 Stern		0

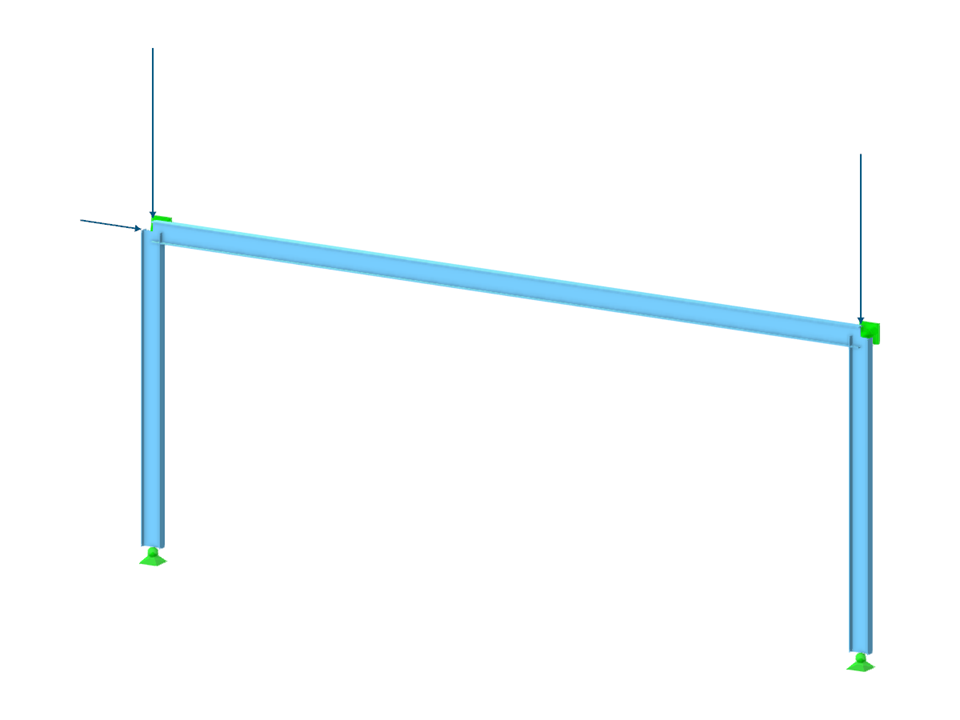

Stahlrahmen

Dateiversion

Anzahl Knoten	4
Anzahl Linien	3
Anzahl Stäbe	3
Anzahl Flächen	0
Anzahl Volumenkörper	0
Anzahl Lastfälle	1
Anzahl Lastkombinationen	0
Anzahl Ergebniskombinationen	0
Gesamtgewicht	1,790 t
Abmessungen	15,000 x 6,000 x 0,000 m

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
