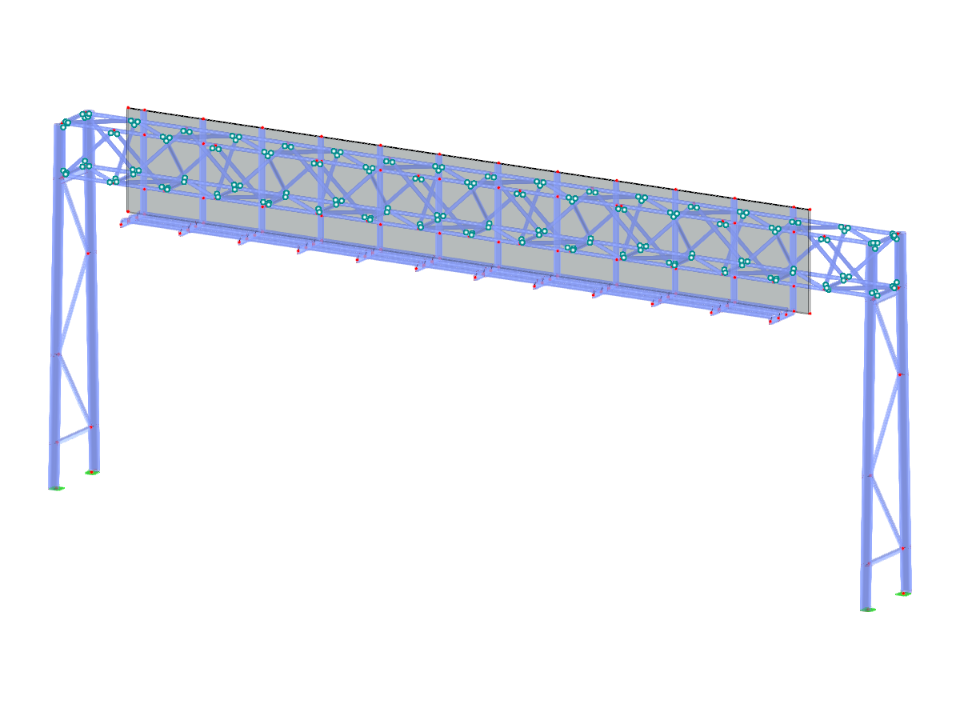

Dieses Modell zeigt eine Verkehrszeichenkonstruktion für einen einspurigen Verkehrsfluss mit einem einzelnen Schild. Es veranschaulicht die strukturelle Integrität und die Tragfähigkeit, die für solche Installationen erforderlich sind. Das Modell kann Ingenieuren bei ähnlichen städtischen Infrastrukturprojekten als Bezug dienen, um die Sicherheit und die Übereinstimmung mit Bemessungsnormen zu gewährleisten.
Verkehrszeichenbrücke | Einbahnstraßenverkehr
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 180 |
| Anzahl Linien | 313 |
| Anzahl Stäbe | 309 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 5,033 t |
| Abmessungen (metrisch) | 20,000 x 8,550 x 2,212 m |
| Abmessungen (imperial) | 65.62 x 28.05 x 7.26 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
