Vollständige Parametrisierung der Geometrie des Betonportalrahmens mit variabler Höhe.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.

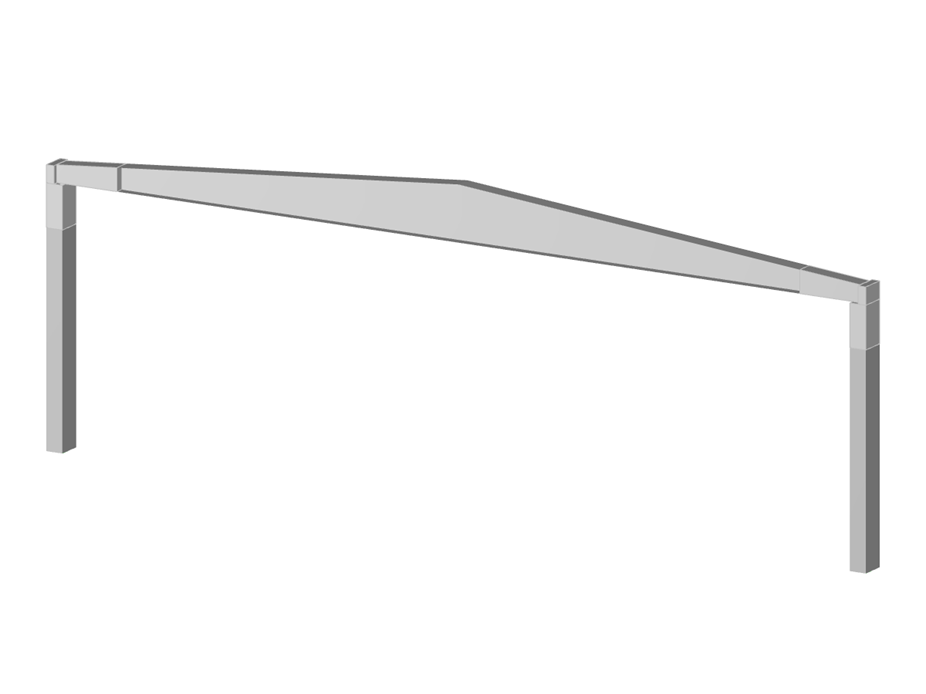

Portalrahmen aus Betonfertigteilen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 64 |
| Anzahl Linien | 97 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 42 |
| Anzahl Volumenkörper | 6 |
| Gesamtgewicht | 16,034 t |
| Abmessungen | 20,400 x 0,600 x 7,363 m |
| Programmversion | 5.26.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
