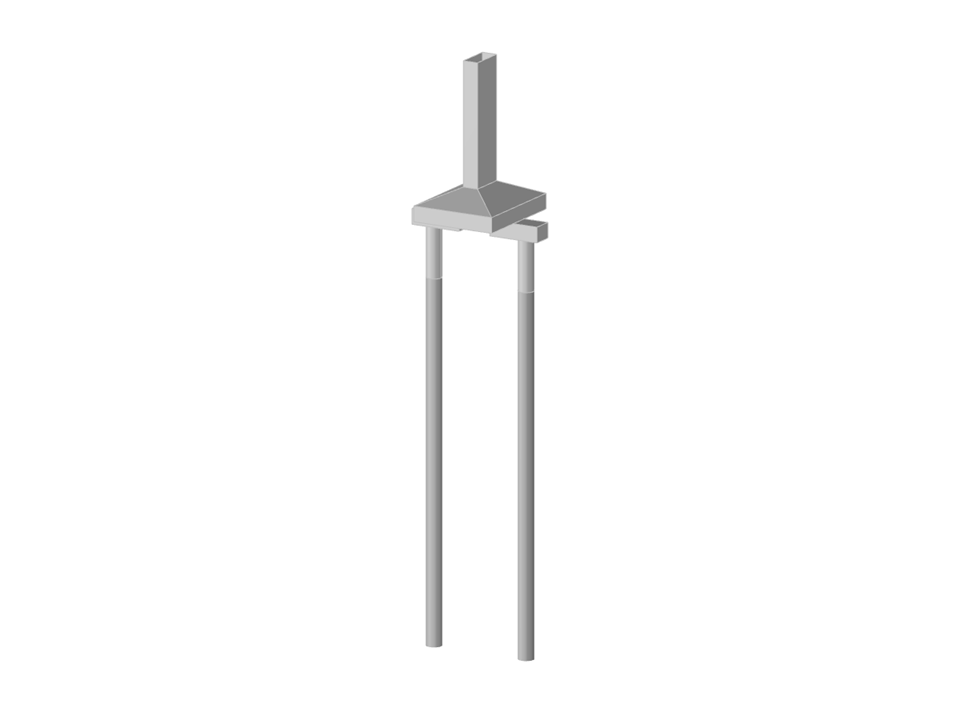

Parametrierung der Geometrie eines Betonfundaments mit zwei Betonpfählen zur Verwendung als Auflager für eine Holzstütze.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Stützenfuß mit Pfählen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 68 |
| Anzahl Linien | 79 |
| Anzahl Stäbe | 5 |
| Anzahl Flächen | 38 |
| Anzahl Volumenkörper | 7 |
| Gesamtgewicht | 9,557 t |
| Abmessungen | 2,650 x 2,000 x 11,460 m |
| Programmversion | 5.26.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
