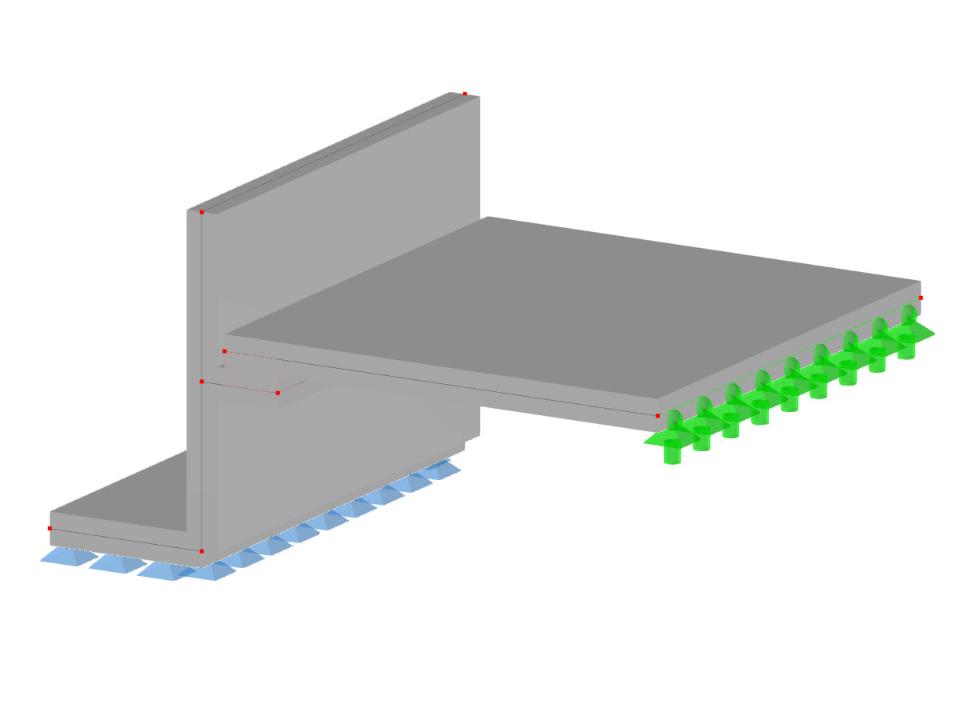

Laden Sie hier das Modell einer Stützwand mit Flächenkontakt herunter und öffnen Sie es mit dem FEM-Programm RFEM 6.
Dieses Modell wird am Vormittag verwendetModellierung einer Stützwand mit FlächenkontaktAugust 2023 angewendet.Stützwand mit Flächenkontakt
| Anzahl Knoten | 14 |
| Anzahl Linien | 17 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 4 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 9,525 t |
| Abmessungen | 4,000 x 2,000 x 3,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
