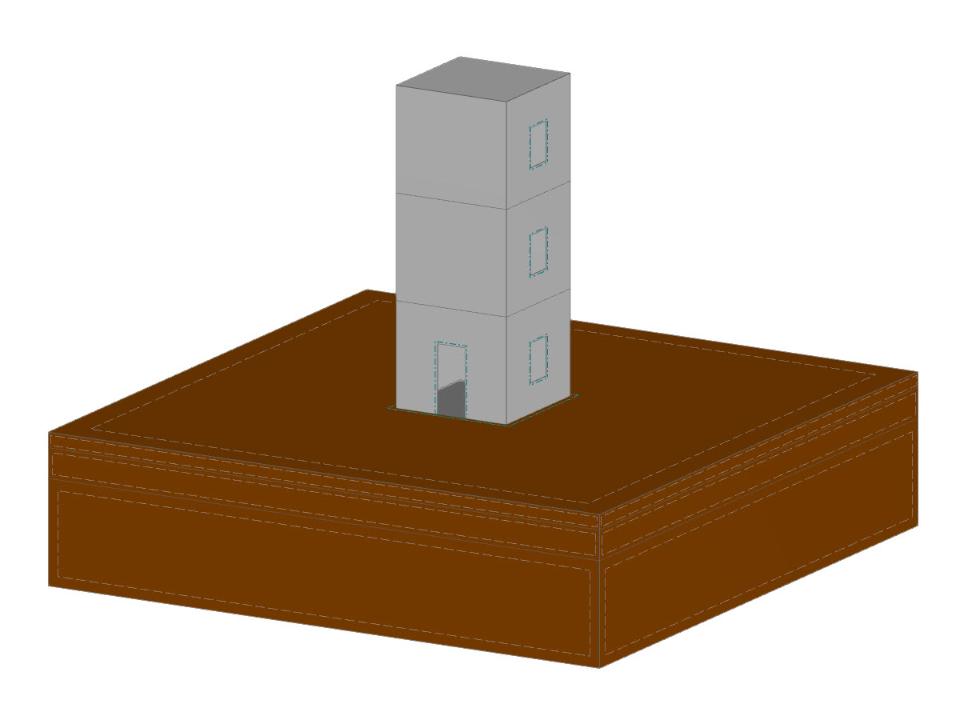

Laden Sie hier das Modell eines Gebäudes mit Kellergeschoss und Bodenmassiv herunter und öffnen Sie es mit dem FEM-Programm RFEM 6.
Dieses Modell wird am Vormittag verwendetBoden-Bauwerk-Interaktion anhand des BodenmassivsSeptember 2023 angewendet.Gebäude mit Untergeschoss und Bodenmassiv
| Anzahl Knoten | 72 |
| Anzahl Linien | 112 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 43 |
| Anzahl Volumenkörper | 3 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 3163,960 t |
| Abmessungen | 20,000 x 15,500 x 20,000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
