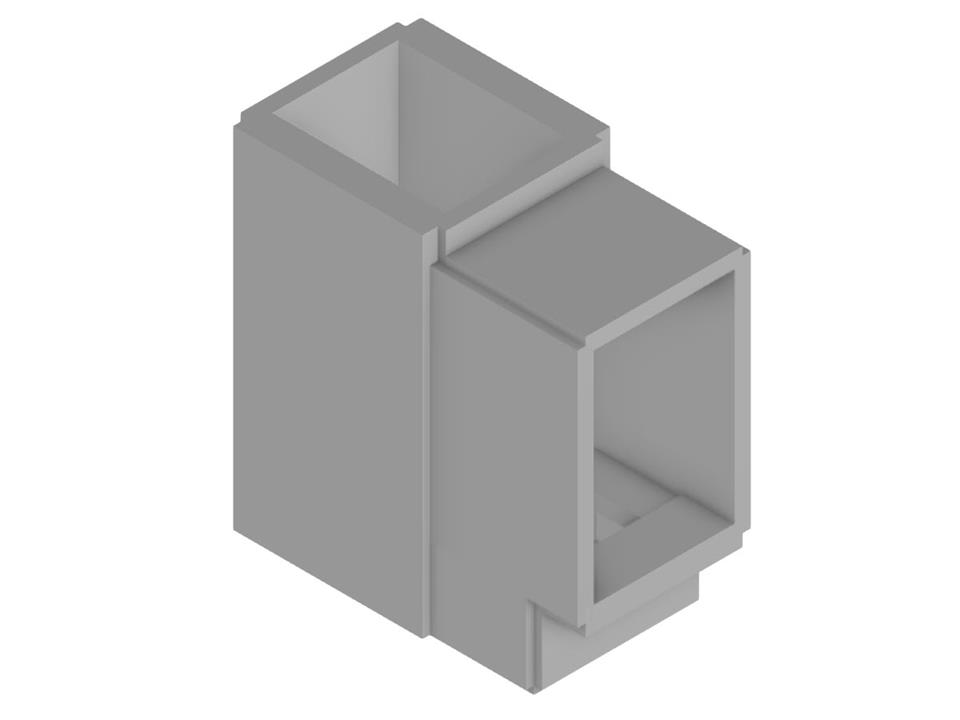

Modell des Aufzugschachts
| Anzahl Knoten | 44 |
| Anzahl Linien | 47 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 16 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 17 |
| Anzahl Lastkombinationen | 58 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 80,328 t |
| Abmessungen | 2,450 x 5,455 x 5,255 m |
Veranstaltung
Veranstaltung
Veranstaltung
![Stützweiten anhand Bild 5.2 aus [1]](/de/webimage/039540/3493371/01_Abmessungen_DE.png?mw=512&hash=58b2bdc31c41aaa1922dee58cf4edd3750292f7b)
Bei der Bauteilbemessung im Stahlbetonbau ist jedoch häufig die Bemessung von wandartigen Trägern notwendig, da diese für Fenster- und Türstürze, Über- und Unterzüge, Deckensprung-Verbindungen sowie Rahmensysteme verwendet werden.
Mit dem Add-On Betonbemessung können Sie für Stäbe und Flächen den Ermüdungsnachweis nach EN 1992-1-1, Kapitel 6.8 führen.
Für den Ermüdungsnachweis sind in den Bemessungskonfigurationen zwei Verfahren bzw. Nachweisstufen optional wählbar:
- Nachweisstufe 1: Vereinfachter Nachweis nach 6.8.6 und 6.8.7(2): Der vereinfachte Nachweis wird für die häufige Einwirkungskombination gemäß EN 1992-1-1, Kapitel 6.8.6 (2), und EN 1990, Gl. (6.15b), mit den im Gebrauchszustand relevanten Verkehrslasten geführt. Für den Bewehrungsstahl wird eine maximale Spannungsschwingbreite nach 6.8.6 nachwegwiesen. Die Betondruckspannung wird über die zulässige Ober- und Unterspannung nach 6.8.7(2) nachgewiesen.
- Nachweisstufe 2: Nachweis der schädigungsäquivalenten Spannung nach 6.8.5 und 6.8.7(1) (vereinfachter Betriebsfestigkeitsnachweis): Der Nachweis über schadensäquivalente Schwingbreiten wird für die Ermüdungskombination gemäß EN 1992-1-1, Kapitel 6.8.3, Gl. (6.69), mit der speziell definierten zyklischen Einwirkung Qfat geführt.
Im Add-On Betonbemessung steht Ihnen die Erdbebenbemessung für Stahlbetonstäbe gemäß EC 8 zur Verfügung. Dies umfasst u. a. folgende Funktionalitäten:
- Erdbebenbemessungskonfigurationen
- Unterscheidung der Duktilitätsklassen DCL, DCM, DCH
- Möglichkeit der Übernahme des Verhaltensbeiwertes aus der dynamischen Analyse
- Prüfen des Grenzwertes für den Verhaltensbeiwert
- Kapazitätsnachweise 'Strong column – weak beam'
- Konstruktionsregeln für den Nachweis der Krümmungsduktilität
- Konstruktionsregeln für örtliche Duktilität
Im Add-On Betonbemessung können Sie Bauteile aus faserverstärktem Beton nach der Richtlinie "DAfStb Stahlfaserbeton" bemessen.
Diese Option steht Ihnen für die Bemessung nach EN 1992-1-1 zur Verfügung. Der Nachweis nach der DAfStb-Richtlinie wird durchgeführt, sobald einem bewehrten Bauteil ein Beton des Typs "Faserbeton" zugewiesen wurde.
Zum Erklärvideo
Im Register "Querkraftbewehrung" steht Ihnen die Option "Querkraftschenkel über freien Bewehrungsstäben mit aktiver Selektion in Grafik" zur Verfügung. Damit können Sie an freien Bewehrungsstäben der Längsbewehrung zusätzliche Querkraftschenkel anordnen.
Die Position der Querkraftschenkel lässt sich in der Info-Grafik aktivieren bzw. deaktivieren. Die Querkraftschenkel werden für die Nachweise der Tragfähigkeit und für die konstruktiven Nachweise angesetzt. Sie stehen Ihnen für die Bemessung nach EN 1992-1-1 zur Verfügung.
Zum Erklärvideo
