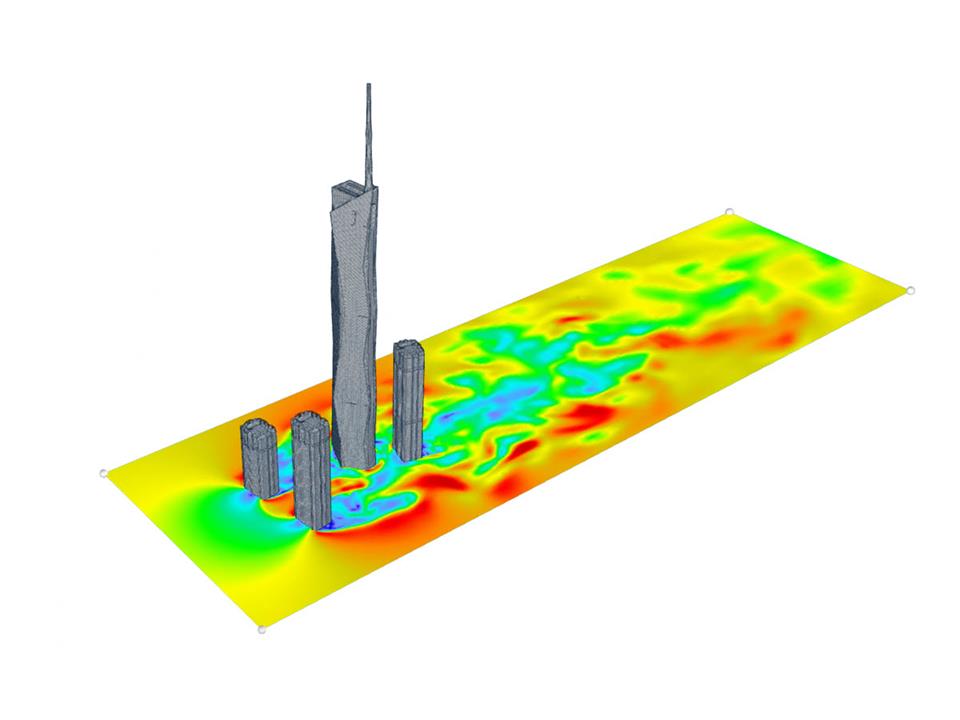

Der Merdeka 118, auch PNB 118 genannt, ist ein Wolkenkratzer in Kuala Lumpur, Malaysia, der sich als das zweithöchste Gebäude der Welt erweist.
Merdeka118
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Veranstaltung
Die Berechnung des Gebäudemodells läuft in zwei Berechnungsphasen ab:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung als Stäbe bemessen werden können.
Für Elemente in Gebäudemodellen stehen Ihnen mehrere Modellierungswerkzeuge zur Verfügung:
- Vertikale Linie
- Stütze
- Wand
- Balkenstab
- Rechteckige Decke
- Polygonale Decke
- Rechteckige Deckenöffnung
- Polygonale Deckenöffnung
Dieses Feature erlaubt Ihnen die Elementdefinition auf der Grundebene (z. B. eine Hintergrundfolie) mit einer damit verbundenen multiplen Elementerzeugung im Raum.
Mit Hilfe des Geschosstyps "Nur Lastübertragung" können Sie im Add-On Gebäudemodell Decken ohne Steifigkeitseffekt in und aus der Ebene berücksichtigen. Dieser Elementtyp sammelt die Lasten auf der Decke und gibt diese an die Stützelemente des 3D-Modells weiter. Somit haben Sie die Möglichkeit, Sekundärbauteile wie z. B. Gitterroste und ähnliche Lastverteilungselemente ohne weiteren Effekt im 3D-Modell simulieren.
Wenn Ihnen experimentell ermittelte Flächendrücke für ein Modell zur Verfügung stehen, können diese in RFEM 6 auf ein Tragwerksmodell angesetzt, von RWIND 2 verarbeitet und als Windlasten für die statische Analyse in RFEM 6 verwendet werden.
Wie Sie die experimentell ermittelten Werte ansetzen, erfahren Sie in diesem Fachbeitrag.
Was sind Liniengelenke und Linienfreigaben?
