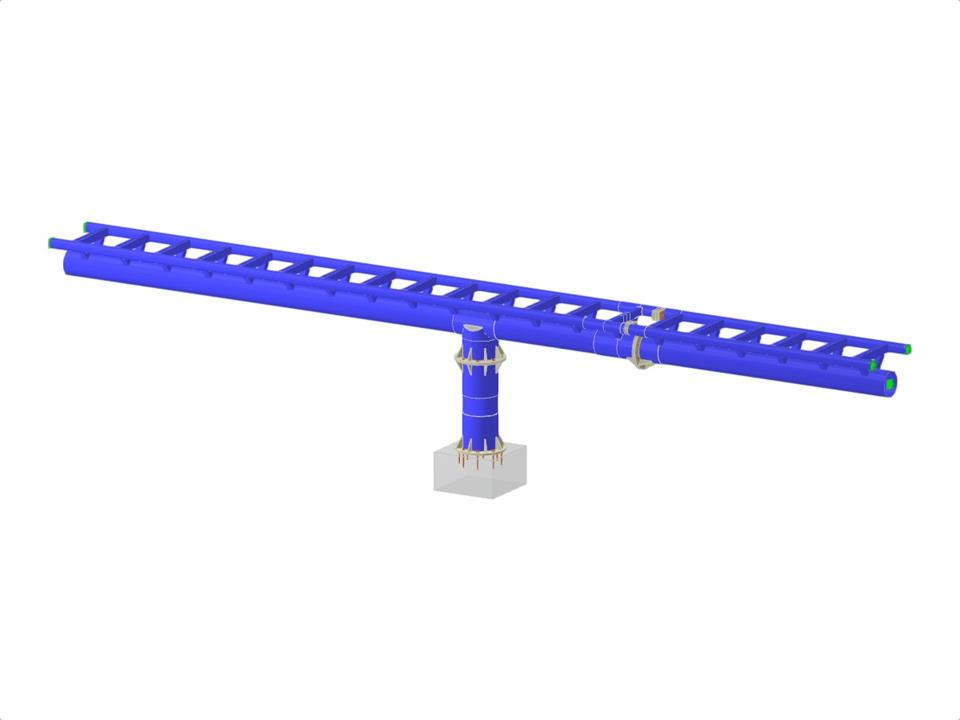

Dieses Modell zeigt einen Teil eines Durchlaufsystems einer Tragrohrschiene, dessen Geometrie parametrisch angelegt wurde. Als Lastbeispiele kommen gleichförmige und abwechselnde Feldlasten sowie Temperatur zum Einsatz. Verschiedene Stahlanschlüsse wurden beispielhaft implementiert, darunter ein Rundrohrstützenfuß mit Steifen, ein Rundrohrflansch mit Steifen sowie Anschlüsse zwischen Rohren unterschiedlicher Durchmesser. Zudem sind unsymmetrische Rohrflansche und Schweißverbindungen von Hohlprofilen enthalten.
Tragrohrschiene mit Stahlanschlüssen
| Anzahl Knoten | 183 |
| Anzahl Linien | 151 |
| Anzahl Stäbe | 151 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 7 |
| Anzahl Lastkombinationen | 19 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1.922 t |
| Abmessungen (metrisch) | 12.000 x 3.000 x 0.900 m |
| Abmessungen (imperial) | 39.37 x 9.84 x 2.95 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
