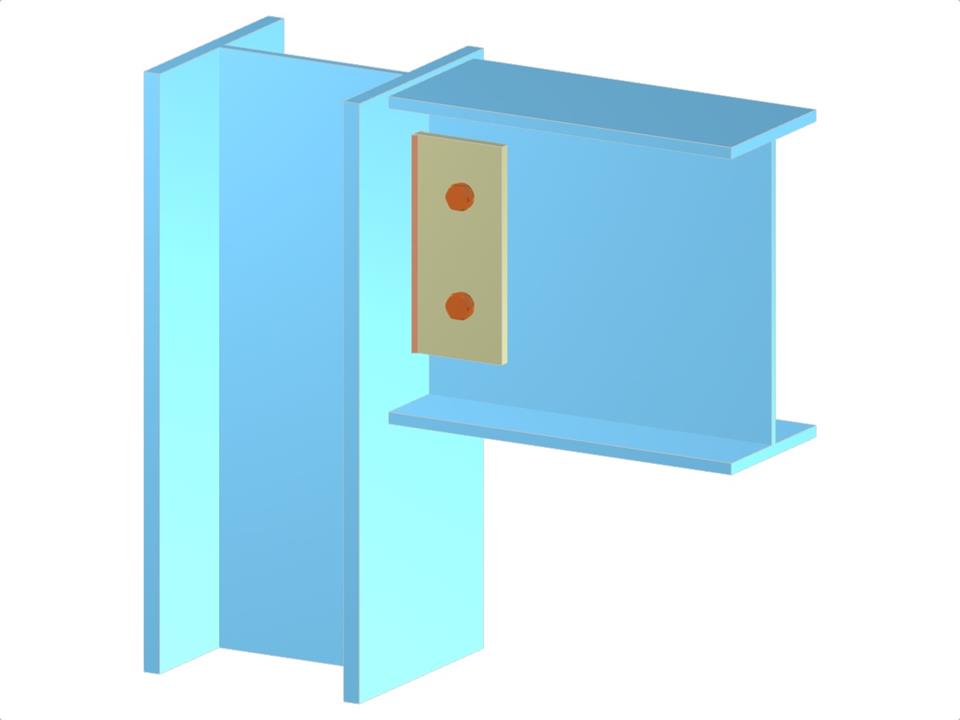

Dieses Modell stellt einen Stahlträger-Stützen-Anschluss dar, bei dem ein Trägersteg mithilfe einer Finne an einem Stützenflansch befestigt wird. Der Anschluss ist verschraubt und gelenkig und nimmt typische Kräfte in rahmenartigen Tragwerken auf. Es veranschaulicht die Bemessung gängiger Anschlusstypen im Stahlbau mit Fokus auf die wirksame Lastübertragung und Stabilität zwischen den Bauteilen.

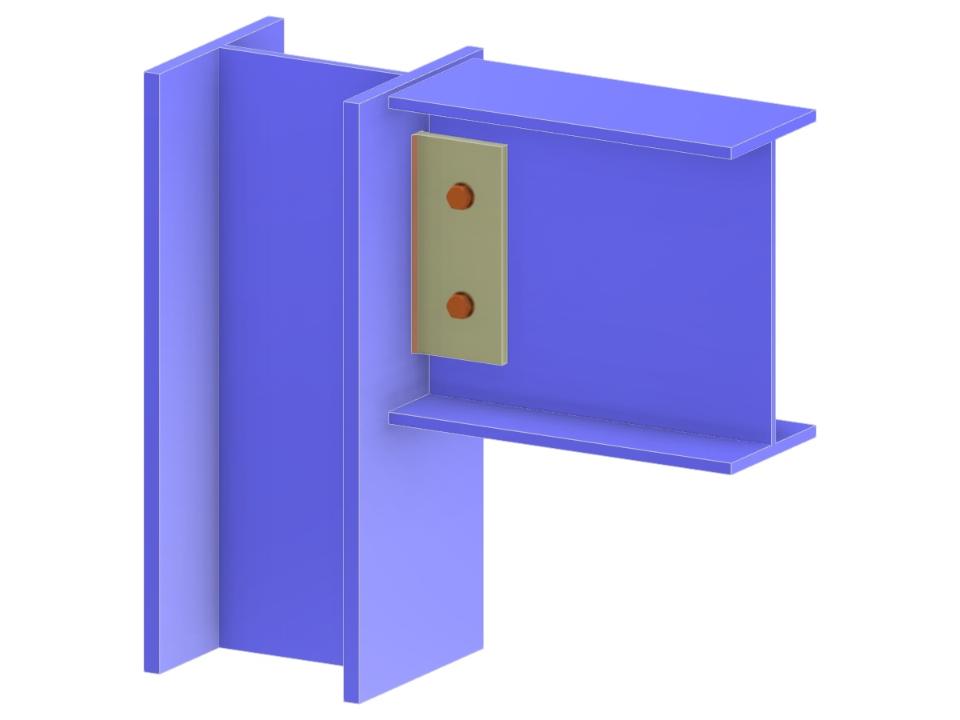

Träger-zu-Stützenflansch-Anschluss über Finplatte
| Anzahl Knoten | 3 |
| Anzahl Linien | 2 |
| Anzahl Stäbe | 2 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,048 t |
| Abmessungen (metrisch) | 0,470 x 0,410 x 0,000 m |
| Abmessungen (imperial) | 1.54 x 1.35 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
