Dieses Modell beschreibt eine Tragwerksverbindung mit einem beidseitigen Träger-an-Stützenflansch-System. Zu den Merkmalen gehören eine durchgehende Stütze, eine verlängerte Stirnplatte, Rippen und Stützensteifen. Die Verbindung verwendet Schrauben und bildet eine gelenkfeste Trägeranordnung mit Kreuzanschluss-Design. Diese Ausführung gewährleistet eine sichere Lastübertragung und Stabilität.

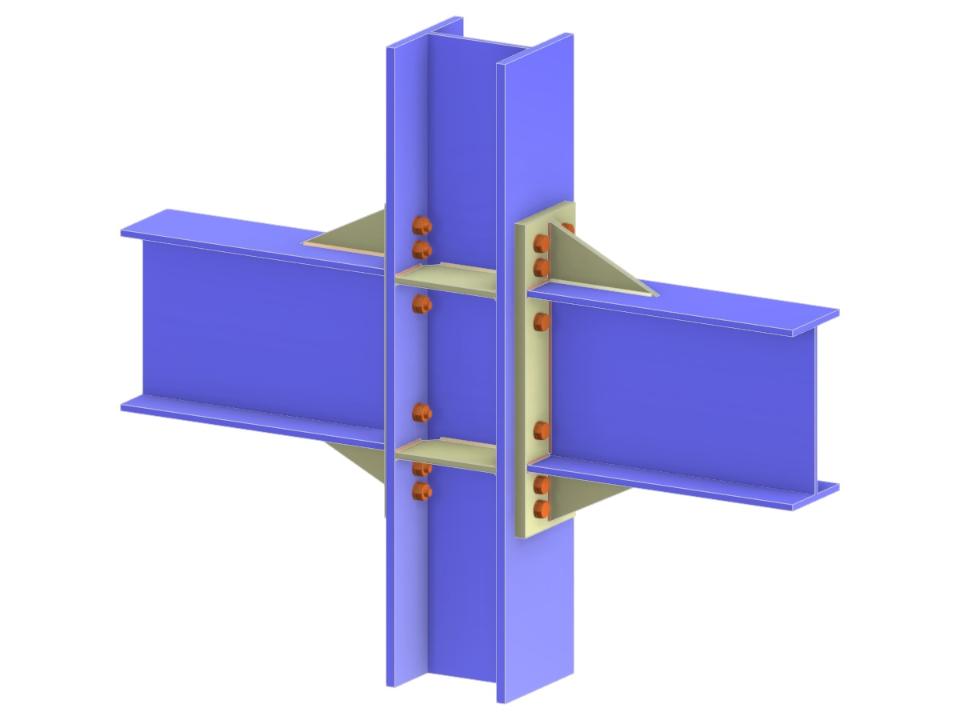

Träger an Stützenflanschanschluss über verlängerte Stirnplatte und Rippe
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,125 t |
| Abmessungen (metrisch) | 1,260 x 1,060 x 0,000 m |
| Abmessungen (imperial) | 4.13 x 3.48 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
