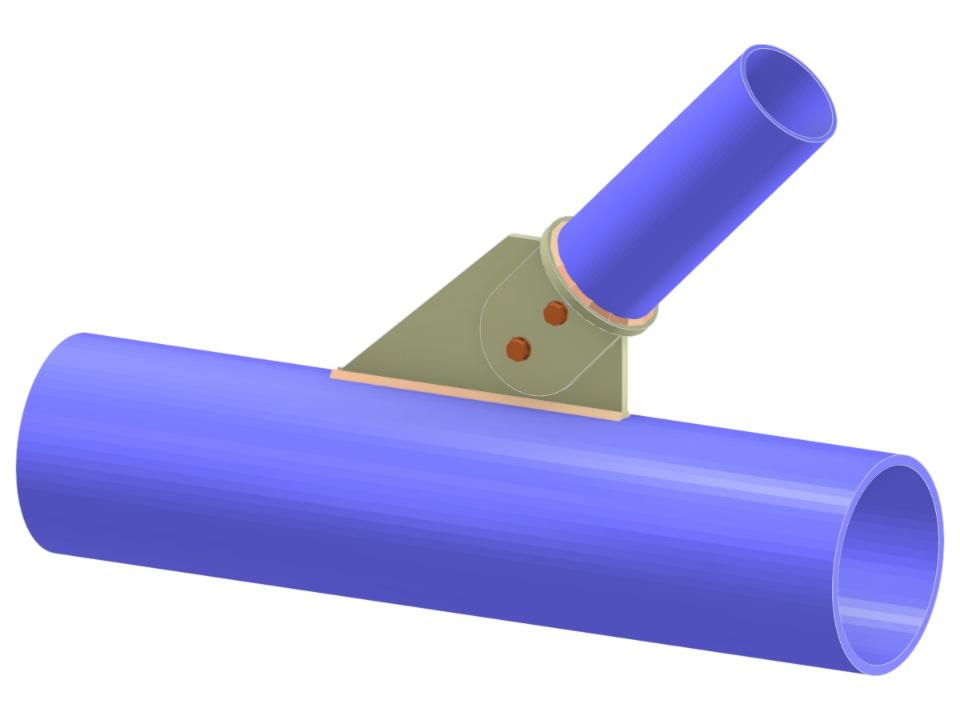

Dieses Modell zeigt einen Y-Anschluss in einem Stahlraumfachwerk mit kreisförmigen Hohlprofilen (KHP), die durch Knotenbleche verbunden sind. Die Konstruktion beinhaltet Streben-Gurt-Verbindungen unter Verwendung von Zungenplatten und Kopfplatten für den geschraubten Zusammenbau. Die Darstellung veranschaulicht die effektive Lastübertragung und die strukturelle Integrität von Hohlquerschnitten.
Fachwerk-Y-Knoten | Diagonalanschluss an Gurte mit Knotenblech, Laschenblech und Kopfplatte
| Anzahl Knoten | 4 |
| Anzahl Linien | 3 |
| Anzahl Stäbe | 3 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,059 t |
| Abmessungen (metrisch) | 0,950 x 0,470 x 0,000 m |
| Abmessungen (imperial) | 3.12 x 1.54 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
