Dieses Modell zeigt einen geschweißten N-Anschluss in einer Fachwerkstruktur, bei dem Diagonalstäbe und Vertikale Stäbe über Knotenbleche mit Gurten verbunden sind. Die Bemessung demonstriert die Funktionalität und Effizienz geschweißter Verbindungen bei der Übertragung von Kräften innerhalb von Fachwerkrahmen. Sie unterstreicht die Bedeutung von Knotenblechen für die Verteilung von Lasten und die Aufrechterhaltung der strukturellen Integrität. Ideal für die Untersuchung des Anschlussverhaltens und die Bemessungsoptimierung in Fachwerken.

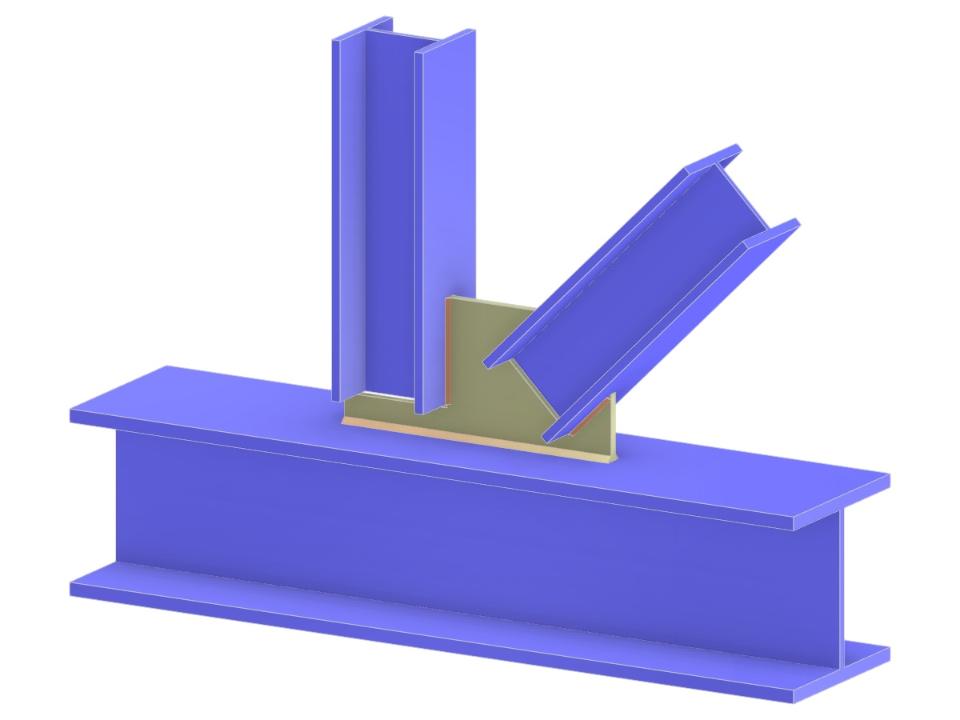

Fachwerk N-Knoten | Diagonal- und Vertikalanschluss an Gurte über Knotenblech
| Anzahl Knoten | 5 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 4 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 0 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,098 t |
| Abmessungen (metrisch) | 0,960 x 0,580 x 0,000 m |
| Abmessungen (imperial) | 3.15 x 1.9 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
